สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001, SGS, Rohs, Reach

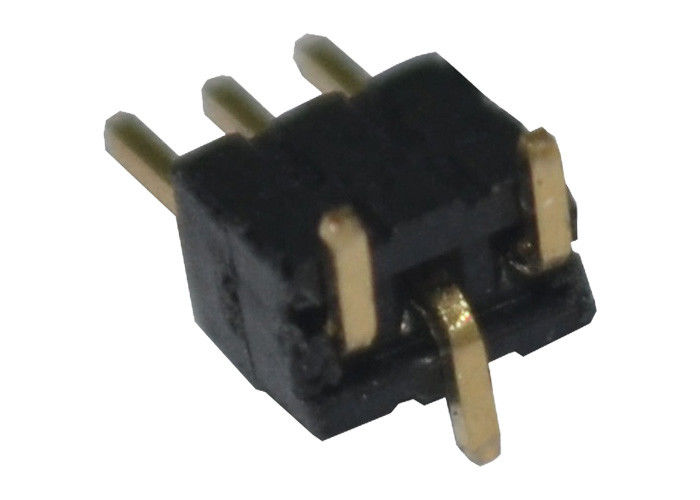

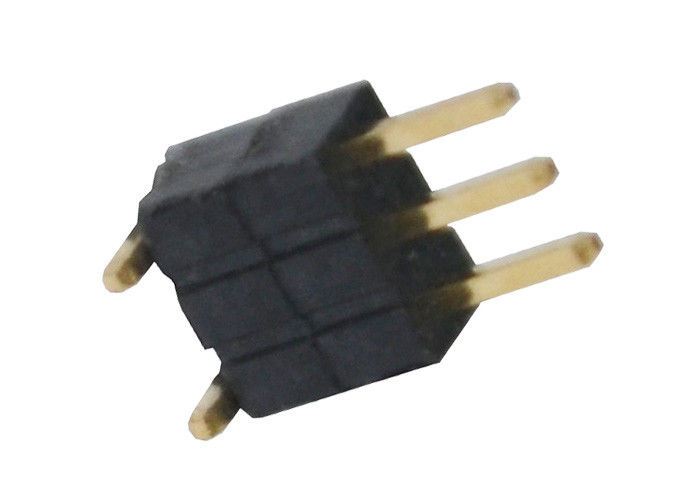

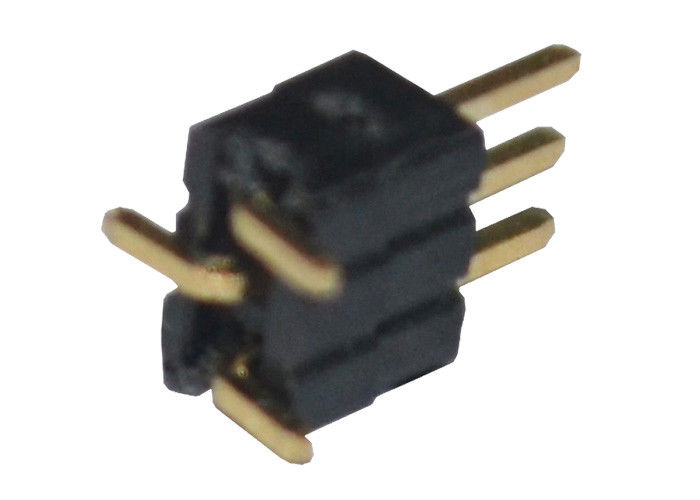

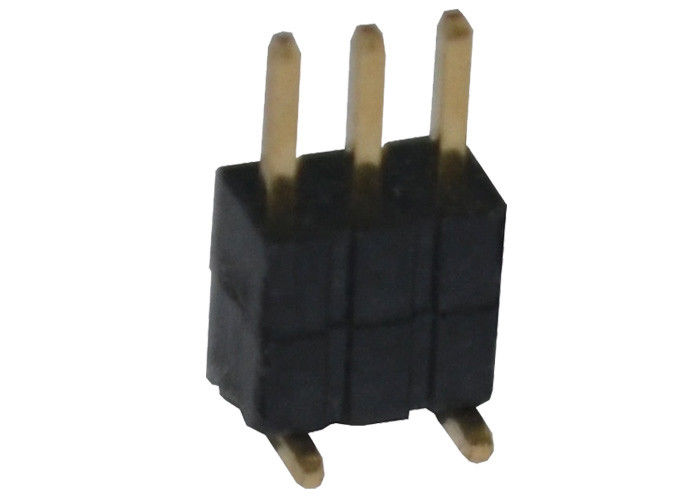

พลาสติก 3 ปิน Single Row Header Connector 1.27 มิลลิเมตร
เครื่องเชื่อม Pin Header คืออะไร?
Pin Header Connector เป็นระบบเชื่อมต่อที่ติดตั้งบน PCB โดยทั่วไป PCB Connector ใช้ในการถ่ายส่งสัญญาณหรือพลังงานจาก PCB หนึ่งไปยัง PCB อีกหรือไปยังหรือจาก PCB จากแหล่งอื่นในชุดเครื่องพวกเขาให้วิธีการที่ง่ายของการออกแบบเพื่อการผลิต เนื่องจาก PCBs ไม่เชื่อมต่อกันและกันและสามารถประกอบภายหลังในกระบวนการผลิต
การใช้งานของผลิตภัณฑ์
Pin header ใช้กันอย่างแพร่หลายในจอ, กล้องดิจิตอล, MP3, MP4, PDA, คอมพิวเตอร์, บอร์ดแม่คอมพิวเตอร์, แผ่นเก็บของแบบเคลื่อนไหวหลากหลาย, เครื่องอ่านบัตร, สินค้ารักษาความปลอดภัย, เครื่องวัดไฟฟ้าโทรศัพท์ไร้สาย, โทรศัพท์มือถือ, อินเตอร์โฟน, สวิตช์ที่ควบคุมด้วยโปรแกรม, VCD, DVD, โมดูลจอ LCM / LED, ของเล่นอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน เป็นต้นสายต่อแผ่นให้.
ชื่อ | เครื่องเชื่อม Pin Header/PCB |
ปิช | 1.27 มิลลิเมตร |
ความสูงของพลาสติก | 3.0 มม. |
ประเภท | ประเภท SMT |
สีของเครื่องกันไฟ | สีดํา/สีเทา |
ความสามารถในการเผาไหม้ | UL 94V-0 |
เรตติ้งปัจจุบัน | 1A |
ความต้านทานต่อการสัมผัส ((max) | 20m ohm สูงสุด |
ทนความกระชับกําลัง | 500V AC/DC |
ความต้านทานการกันหนาว ((นาที) | 1000M ohm นาทีที่ DC 500V |
วัสดุติดต่อ | การเคลือบทองคํา/ทองเหลือง |
ผนังติดต่อ | สแตนหรือทองคําเหนือ นิเคิล |
วัสดุประกอบ | PA6T |
อุณหภูมิการแปรรูป | -40 ~ 105 °C |
การบรรจุ | กล่องบรรจุ |
OEM/ODM | ยอมรับ |
ประเภทการติดตั้ง | การติดตั้งตั้งตั้ง smt |
การยุติ | การปรับแต่ง |
รูปแบบการติดต่อ | สี่เหลี่ยม Pin |
ปินมี | 2 ปิน ถึง 80 ปิน |
ประเภท
1ตามระยะห่าง: 08, 1.0, 1.27, 2.0, 2.54, 3.96, 5.08 มิลลิเมตร
2. ตามโหมดการติดตั้งของการวางแผน, มันส่วนใหญ่แบ่งออกเป็น 180 องศา, 90 องศา, SMT ((ตั้ง SMT การติดตั้ง, SMT ท่าตรงและ SMT มุมขวา);
3ตามจํานวนแถว มันแบ่งออกเป็นแถวเดียว แถวสอง แถวสาม แถวสี่
4ตามความสูง: 1.0/1.5/2.5mm;
5จํานวนเย็บ: 02 ถึง 80
6จํานวนเย็บ: 02-80; 02-100
7การบรรจุ: ถุง, ถุงม้วน, ขนาดใหญ่, ท่อ, CAP / Mylar + การบรรจุเทปม้วน
FAQ
ถาม: คุณเป็นบริษัทผลิตหรือขายสินค้า?
ตอบ: เราเป็นผู้ผลิตในเชนเจน ประเทศจีน
Q: ผมขอตัวอย่างหน่อยได้ไหม?
ตอบ: ครับ ตัวอย่างบางส่วนเป็นฟรี
Q: หากเกิดกับสินค้าที่บกพร่องเมื่อได้รับสินค้า, วิธีการจัดการกับ?
1ถ้าสินค้าไม่ดีเหมือนก่อนการส่ง เราตรวจสอบหลายครั้ง เพื่อยืนยันว่าสินค้าไม่มีปัญหา
2.แรก: ทําไมสิ่งนี้จะเกิดขึ้น, วิธีการเกิดขึ้น, และวิธีการควบคุมในอนาคต, ตารางจะออกมาสําหรับการตรวจสอบของคุณ.
3สอง: พิจารณาวิธีแก้ไข
4สุดท้าย: RealRun จะรับค่าธรรมเนียมทั้งหมด หากการคืนและเปลี่ยนสินค้าหรือความสูญเสียที่เกิดขึ้น
