สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001 SGS-ROHS2.0

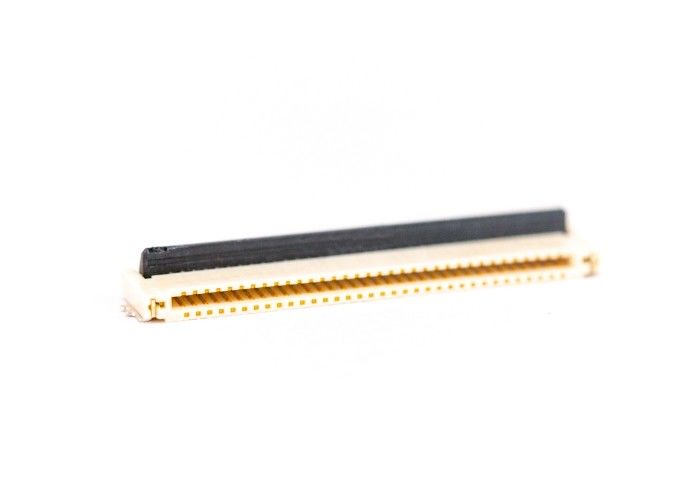

0.5 มม. สนามพลาสติกความสูง 1.8 มม. 6-70PIN ด้านหน้าเปิดด้านหน้าล็อคด้านหน้าแบบสัมผัสสองหน้า FPC / FFC connecto r
ระยะห่างของตัวนำ ระยะพิทช์โดยทั่วไปหมายถึงระยะห่างจากศูนย์กลางของตัวนำหนึ่งไปยังศูนย์กลางของตัวนำใกล้เคียง FFC เดี่ยวสามารถมีระยะห่างระหว่างตัวนำที่แตกต่างกันในสายเคเบิลเดียวกันอย่างไรก็ตามนี่เป็นเรื่องแปลก สายเคเบิล FFC มีให้เลือกใช้งานในระยะพิทช์หลายระดับเช่น 0.500 มม., 0.625 มม., 0.635 มม., 0.800 มม., 1.00 มม., 1.25 มม., 1.27 มม., 2.00 มม., 2.54 มม. Custom Pitch และ Pitch แบบหลายสนามมีให้บริการตามคำขอพิเศษ
รายละเอียดสินค้า
| แรงดันไฟฟ้า | 50V (AC / DC) |
| จัดอันดับปัจจุบัน | 0.5A / PIN |
| การยึดสายเคเบิล | > 0.3N / PIN |
| ติดต่ออิมพิแดนซ์ | สูงสุด100mΩ |
| ความต้านทานของฉนวน | ขั้นต่ำ 50 นาที |
| ความหนาของสายเคเบิล | 0.2mm +/- 0.02mm |
| วิธีการเชื่อม | SMT แพทช์อัตโนมัติ |
| การบรรจุ | เหมาะสำหรับบรรจุเทปแพทช์ SMT |
| ปริมาณการบรรจุ | 3000pcs / ปริมาณ |
องค์ประกอบของวัสดุ:
กลไกการออกแบบโครงสร้าง:
1) ชื่อซีรี่ย์ซีรี่ส์: PITCH 0.3 มม. FFC / FPC ขั้วต่อคอนแทคเตอร์ด้านข้าง (H = 0.9 มม.) ขั้วต่อล็อคการหมุนด้านหลัง
2) ตำแหน่ง PIN ตำแหน่ง PIN: ดูภาพวาดผลิตภัณฑ์ดูรูปวาด
3) ประเภทการติดต่อการติดต่อ: การติดต่อสองด้าน
4) รูปทรงเทอร์มินัล TML ประเภทบัดกรี: ประเภท SMT
5) เหมาะสำหรับ FPC หนา PCB หนา: T = 0.2 ± 0.02 มม
6) เทคนิคการชุบ: ดูรูปวาดผลิตภัณฑ์ดูรูปวาด
7) ประสาน coplanarity Coplanarity: 0.10mm สูงสุด
พารามิเตอร์ประสิทธิภาพ:
1) สถานะมาตรฐานเงื่อนไขมาตรฐาน:
อุณหภูมิในการทำงาน: -40 ~ + 85 ° C ไม่มีทางแยกการควบแน่น ภายใต้สภาวะน้ำแข็งโดยไม่มีน้ำแข็งหรือน้ำค้าง
B ใช้ความชื้นความชื้นในการใช้งาน: 20-85% RH
C อุณหภูมิการจัดเก็บอุณหภูมิในการเก็บ: -10 ~ +50 ° C ไม่มีการรวมตัวควบแน่น ภายใต้สภาวะน้ำแข็งโดยไม่มีน้ำแข็งหรือน้ำค้าง
D ประหยัดความชื้นการเก็บรักษาความชื้น: 20 ～ 85% RH
2) คะแนนแรงดันไฟฟ้าแรงดันไฟฟ้า: อุณหภูมิ 20 ° C 50V (AC / DC) อุณหภูมิแวดล้อม 20 ° C 50V (AC / DC)
3) คะแนนปัจจุบันคะแนนปัจจุบัน: อุณหภูมิ 20 ° C 0.5A / PIN อุณหภูมิแวดล้อม 20 ° C 0.5A / PIN
