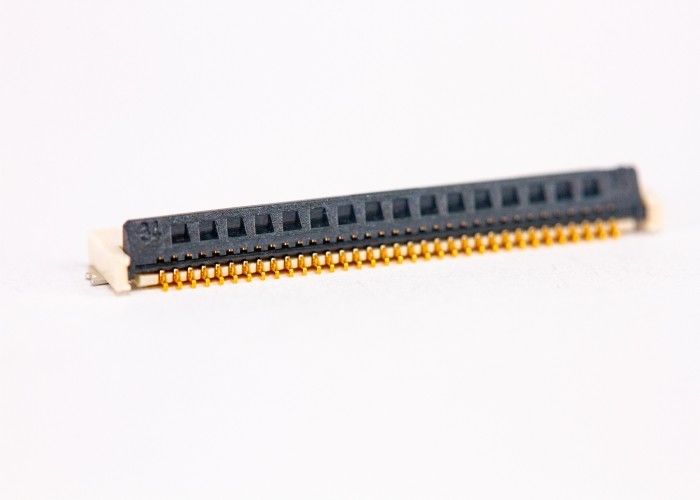

LCP สีธรรมชาติตัวเชื่อมต่อ Fpc Zif สีดำล็อคฝาครอบสองหน้าสัมผัส

0.5 มม. สนามพลาสติกความสูง 1.8 มม. 6-70PIN ด้านหน้าเปิดด้านหน้าล็อคด้านหน้าแบบสัมผัสสองหน้า FPC / FFC connecto r

สายเคเบิลแบบแบนยืดหยุ่น หรือ FFC หมายถึงสายเคเบิลไฟฟ้าที่หลากหลายซึ่งมีทั้งแบบแบนและยืดหยุ่นด้วยตัวนำที่เป็นของแข็งแบบแบน สายเคเบิลแบบแบนที่ยืดหยุ่นเป็นอุปกรณ์อิเล็กทรอนิกส์ชนิดยืดหยุ่น อย่างไรก็ตามคำว่า FFC มักจะหมายถึงสายเคเบิลแบบแบนบางที่มักพบในแอปพลิเคชันอิเล็กทรอนิกส์ที่มีความหนาแน่นสูงเช่นแล็ปท็อปและโทรศัพท์มือถือ บางครั้งคำว่า FPC (วงจรการพิมพ์ยืดหยุ่น) นั้นแม้จะค่อนข้างไม่ถูกต้อง - ใช้สำหรับ FFC ทุกประเภทอย่างไรก็ตามสิ่งนี้ถูกใช้อย่างแม่นยำมากขึ้นในการอธิบายวงจรสลักหรือพิมพ์ที่รวมส่วนประกอบและสร้างขึ้นบนวัสดุที่มีความยืดหยุ่น FFC มักจะเชื่อมต่อโดยตรงโดยไม่มีส่วนประกอบใด ๆ

รายละเอียดสินค้า

องค์ประกอบของวัสดุ:

• ตัวเรือนหลัก: LCP สีธรรมชาติ LCP สีธรรมชาติ (UL 94V-0)
• ฝาปิดล็อค: LCP Black LCP Black (UL 94V-0)
• อาคารผู้โดยสาร: Phosphorus Phosphor Bronze
• จานวางตำแหน่งสเตเตอร์: ทองเหลืองทองเหลือง

กลไกการออกแบบโครงสร้าง:

1) ชื่อซีรี่ย์ซีรี่ส์: PITCH 0.3 มม. FFC / FPC ขั้วต่อคอนแทคเตอร์ด้านข้าง (H = 0.9 มม.) ขั้วต่อล็อคการหมุนด้านหลัง
2) ตำแหน่ง PIN ตำแหน่ง PIN: ดูภาพวาดผลิตภัณฑ์ดูรูปวาด
3) ประเภทการติดต่อการติดต่อ: การติดต่อสองด้าน
4) รูปทรงเทอร์มินัล TML ประเภทบัดกรี: ประเภท SMT
5) เหมาะสำหรับ FPC หนา PCB หนา: T = 0.2 ± 0.02 มม
6) เทคนิคการชุบ: ดูรูปวาดผลิตภัณฑ์ดูรูปวาด
7) ประสาน coplanarity Coplanarity: 0.10mm สูงสุด

พารามิเตอร์ประสิทธิภาพ:

1) สถานะมาตรฐานเงื่อนไขมาตรฐาน:
อุณหภูมิในการทำงาน: -40 ~ + 85 ° C ไม่มีทางแยกการควบแน่น ภายใต้สภาวะน้ำแข็งโดยไม่มีน้ำแข็งหรือน้ำค้าง
B ใช้ความชื้นความชื้นในการใช้งาน: 20-85% RH
C อุณหภูมิการจัดเก็บอุณหภูมิในการเก็บ: -10 ~ +50 ° C ไม่มีการรวมตัวควบแน่น ภายใต้สภาวะน้ำแข็งโดยไม่มีน้ำแข็งหรือน้ำค้าง
D ประหยัดความชื้นการเก็บรักษาความชื้น: 20 ～ 85% RH
2) คะแนนแรงดันไฟฟ้าแรงดันไฟฟ้า: อุณหภูมิ 20 ° C 50V (AC / DC) อุณหภูมิแวดล้อม 20 ° C 50V (AC / DC)
3) คะแนนปัจจุบันคะแนนปัจจุบัน: อุณหภูมิ 20 ° C 0.5A / PIN อุณหภูมิแวดล้อม 20 ° C 0.5A / PIN
