สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

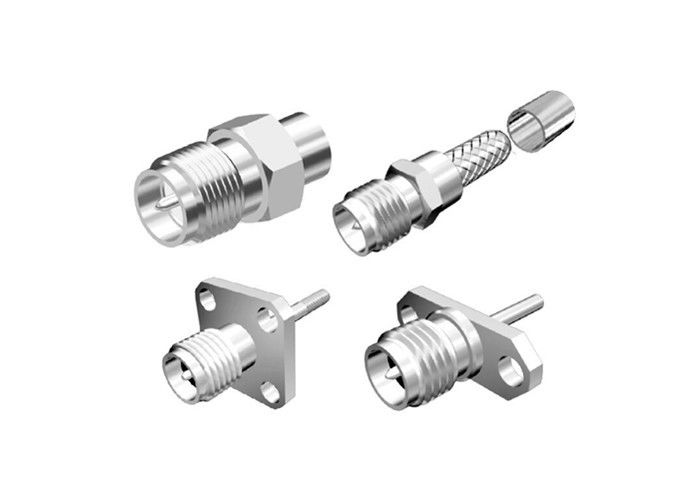

SMA ซีรีย์เป็นตัวเชื่อมต่อ RF โคแอกเชียลขนาดเล็กและความถี่สูงซึ่งได้รับการพัฒนาและผลิตตาม MIL-C-39012 ด้วยคุณสมบัติของปริมาณขนาดเล็กแบนด์วิดธ์ที่ดีและคุณสมบัติทางไฟฟ้าที่เหนือกว่า มันเป็นตัวเชื่อมต่อ rf โคแอกเซียลที่ใช้กันอย่างแพร่หลายในด้านต่าง ๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟตัวเชื่อมต่อประสิทธิภาพสูงที่ บริษัท ของเราพัฒนาสามารถเข้าถึงได้ถึง 20GHz
รายละเอียด:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50Ω | ||
| ช่วงความถี่ | เชื่อมต่อกับสายเคเบิล solf DC ~ 12.4GHz | ||
| เชื่อมต่อกับสายเคเบิลกึ่งแข็ง DC ~ 18GHz | |||
| แรงดันไฟฟ้า | 335VRMS * | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 1000VRMS * | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ศูนย์ต้านทาน | ผู้ควบคุมศูนย์ | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะของวัสดุและเครื่องจักรกล | |||
| ผู้ควบคุมศูนย์ | ชาย | ชุบทอง | |
| หญิง | Sn-P บรอนซ์ชุบทอง | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เชลล์และชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิกเกิล | ||
| สแตนเลสทู่ | |||
| ปลอกจีบ | ทองเหลืองชุบนิกเกิล | ||
| อินซูเลเตอร์ | PTFE | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| แรงบิดที่กระชับของการเชื่อมต่อ | 0.79－1.13N .m | ||
ข้อดี:
1. ตัวเชื่อมต่อ SMA RF มีให้ในการเชื่อมต่อที่รวดเร็ว, การเชื่อมต่อแบบกดหรือมาตรฐาน, แบบตรง, รุ่น 90 องศา, เช่นเดียวกับแผงกั้นหรือแผงแบบ 4 รู
2. ตัวเชื่อมต่อ SMA RF นั้นมีคุณภาพสูงและการผสมผสานที่รวดเร็วเพียงแค่เชื่อมต่อสองตัวเข้าด้วยกันโดยไม่จำเป็นต้องบัดกรีหรือทำให้เป็นลอน
3. SMA เชื่อมต่อไฟฟ้าใช้กันอย่างแพร่หลายสำหรับไมโครเวฟเสาอากาศและเครื่องมือทดสอบ ฯลฯ
4. ตัวเชื่อมต่อ SMA RF เป็นตัวเชื่อมต่อคู่สายโคแอ็กเซียลแบบเกลียวที่มีขนาดเล็ก, ป้องกันการสั่นสะเทือนและช่วงความถี่กว้างถึง 18 GHz
การประยุกต์ใช้:
* ทหาร
* เชื่อมต่อระหว่างบอร์ดกับบอร์ด
* บรอดแบนด์
* การประพันธ์ดนตรี
* เสาอากาศอาเรย์แบ่งส่วน
*โทรคมนาคม

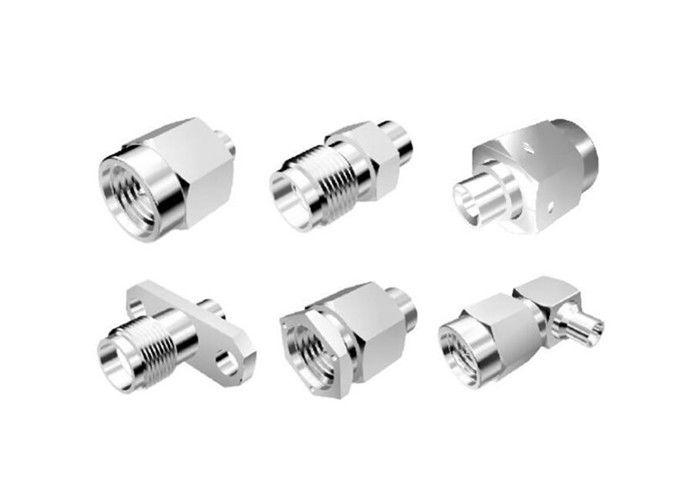

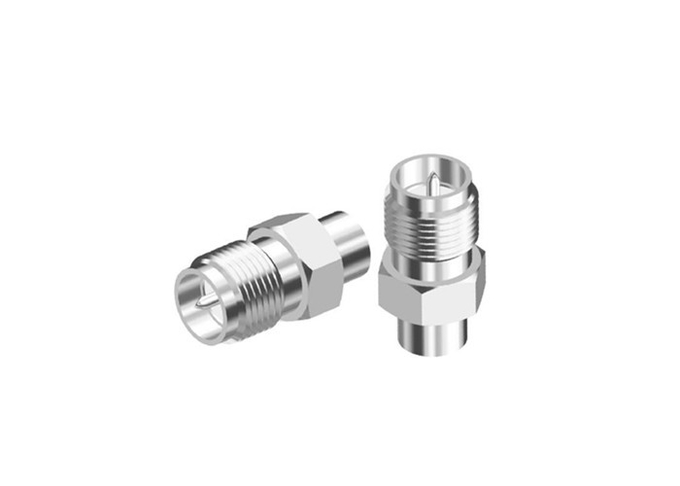

รูปเพิ่มเติม:
บันทึก:
เรามี ตัวเชื่อมต่อ มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราเพื่อขอรายละเอียดของคุณ
