สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

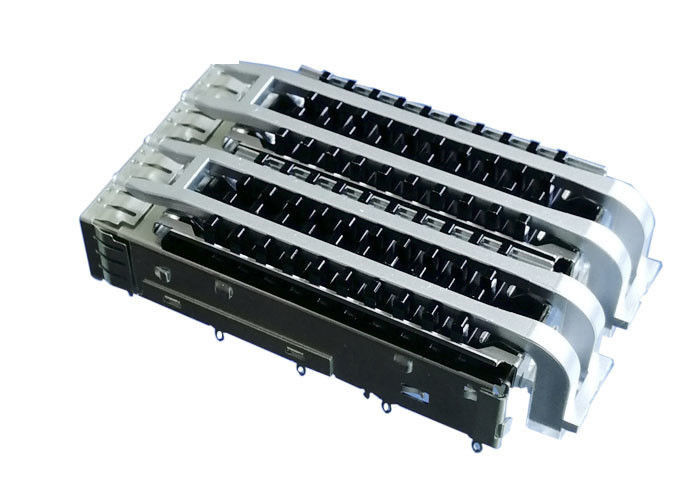

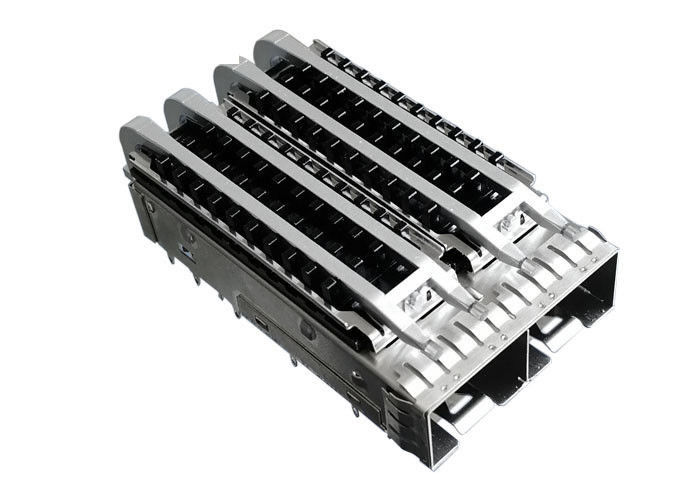

กด Fit 2 พอร์ต Ganged กรงหญิง SFP พร้อมท่อระบายความร้อน
พัฒนาและผลิตกรง SFP ให้สอดคล้องกับข้อกำหนด Multi-Source Agreement (MSA) อย่างสมบูรณ์ ใช้ในงานทองแดงหรือแบบออปติคัลโครงสร้างกรงเป็นชิ้นเดียว, ประทับและขึ้นรูปโลหะเพื่อให้ประสิทธิภาพที่ดีที่สุดสำหรับการป้องกัน EMI กรงแบบพอร์ตเดียวของเราได้รับการออกแบบพร้อมตัวเลือกพินและการชุบเพื่อตอบสนองการกดและการบัดกรี
1. ข้อมูลจำเพาะ:
| คุณลักษณะ | ราคา |
| ชนิด | SFP + กรง |
| เพศ | หญิง |
| จำนวนพอร์ต | 2 |
| จำนวนแถว | 1 |
| การวางแนวร่างกาย | มุมฉาก |
| วิธีการสิ้นสุด | กด Fit |
| วัสดุตัวเรือน | โลหะผสมทองแดง |
| ชุดระบายความร้อน | ใช่ด้วยชุดระบายความร้อน |
| ปะเก็นยางยืด | ไม่ |
| EMI Finger Spring | ใช่ |
| ท่อแสง | ใช่ |
| กด Fit PIN Length | 2.05 มม |
| SFP + ความยาวกรง | 55.1 มม |
| SFP + ความกว้างของกรง | 28.95 มม |
| SFP + ความสูงของกรง | 13.11 มม |
2. คุณสมบัติ
เพื่อนร่วมกับตัวรับส่งสัญญาณ SFP, SFP +, XFP หรือ ZENPAK
มีตัวเชื่อมและกรง
มีให้เลือกทีละตัวหรือเป็นชุด (SFPK Series)
รองรับเค้าโครงบอร์ดโฮสต์ที่เป็นไปตามมาตรฐาน MSA และการออกแบบตัวรับส่งสัญญาณ
ชุดที่สะดวกสบายพร้อมขั้วต่อ SFP และกรง
การออกแบบเท้า 3 มิติเพื่อการยึดที่กดได้ดียิ่งขึ้นและสัมผัสกับรูของโฮสต์
โครงสร้างเหล็กสแตนเลสแบบชิ้นเดียว
การออกแบบที่มีการปล่อยรังสีต่ำผ่านนิ้วมือสปริงแบบพับกลับ - ไม่มีช่องเปิดสำหรับการแผ่รังสีผ่าน
มีให้เลือกกับกรงเดี่ยวหรือหลายพอร์ต (แผงยึด)
การติดตั้ง / ลบที่ง่ายและรวดเร็ว
โฮสบอร์ดรูไม่เสียหายเมื่อถอดกรงออก
หน้าต่างการถ่ายเทความร้อนบนพื้นผิวกรง SFP ทั้งหมด
สปริงตัวรับส่งสัญญาณที่เพิ่มขึ้น
กดพอดีหรือประสานผ่านหลุมนำไปสู่กรง
3. การใช้งาน:
นี่ไม่ใช่รายการที่ชัดเจนของแอปพลิเคชันสำหรับผลิตภัณฑ์นี้ มันแสดงถึงการใช้งานทั่วไปบางอย่าง
4. ผลประโยชน์:
| สิ่งของ | ประโยชน์ที่ได้รับ |
| การออกแบบ MT บรรจุในเทปและรีล | มั่นใจในการเลือกและวางที่ PCB อย่างง่ายดาย |
| พอร์ตกรงเดี่ยวมีให้เลือกในรุ่นแบบกดประสานโพสต์และรุ่น PCI (1 °) กรงที่มีโครงแบบมีให้ในรุ่นแบบกด | ใช้กับความหนาของบอร์ดและกระบวนการประกอบต่างๆ |
| กดหางพอดีรองรับการใช้งานท้องเพื่อท้องสำหรับกรงเดี่ยวและรั้ว | มั่นใจได้ว่าการใช้งาน PCB อสังหาริมทรัพย์ได้ดีที่สุด |
| โมดูลที่มุ่งเน้น "ท้องเพื่อท้อง" เมื่อใส่ | ความง่ายในการถอดโมดูลออกจากพอร์ต |
| ท่อแสงในตัวสำหรับใช้กับ SMT Light Emitting Diode's (LED's) | จัดเตรียมสถานะพอร์ตและความคิดเห็นกิจกรรมให้กับผู้ใช้ |
| สลักนิ้วหัวแม่มือที่ไม่ซ้ำกัน | ให้กลไกการบีบและดึงที่ใช้งานง่าย |
| ตัวรับสัญญาณที่เสียบปลั๊กได้ | อนุญาตให้เสียบและถอดปลั๊กได้โดยไม่ต้องปิดระบบ |
| การเลิกจ้างกดพอดีกับ PCB | ช่วยลดการบัดกรีลดต้นทุนที่ใช้และหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับการบัดกรี |
| กรงที่มีรั้วมีโครงยางอีลาสโตเมอร์ 360 °นิ้วของสปริงและที่ตั้งพินกราวด์หลายตำแหน่ง | มอบการป้องกัน EMI ขั้นสูงให้กับกรอบจอ |
| ยางหรือปะเก็นโลหะ | สองตัวเลือกสำหรับการป้องกัน EMI ที่เหนือกว่า |
| backshells สังกะสี diecast | ให้การป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI) 360 ° |
โซลูชันที่กำหนดเอง
®เสนอโซลูชันที่กำหนดเองโดยการสนับสนุนของพนักงานที่มีความรู้ของเราและบริการที่รวดเร็ว
มีความยืดหยุ่น
®เสนอกรงที่หลากหลายรวมถึงตัวเลือกหลายพอร์ตหลอดไฟการชุบและการป้องกัน
การกระจายความร้อน
โซลูชันที่ได้รับการปรับปรุงด้านความร้อนของเรานำเสนอการไหลเวียนของอากาศจากด้านหน้าสู่ด้านหลังและด้านหลังถึงด้านหน้าผ่านกรงได้ดียิ่งขึ้น
คุณภาพของสัญญาณ
เพื่อปรับปรุงคุณภาพสัญญาณพอร์ตโฟลิโอ SFP มุ่งเน้นไปที่พื้นที่แผ่นสลักเพื่อลด EMI และหลีกเลี่ยงการเสื่อมประสิทธิภาพของวงจรและให้สอดคล้องกับมาตรฐาน ผลิตภัณฑ์มีให้เลือกทั้งรุ่นสปริง EMI และปะเก็นยางอีเอ็มไอเพื่อตอบสนองความต้องการของลูกค้า
คุณสมบัติและประโยชน์ที่สำคัญประสิทธิภาพและความยืดหยุ่น
6. ข้อได้เปรียบ

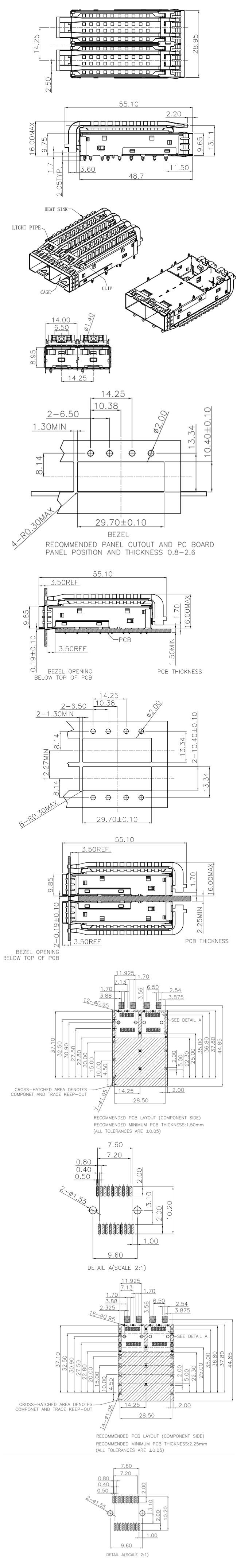

7. Mechnical Drawing
คุณสามารถทราบรายละเอียดเกี่ยวกับการกำหนดอายุได้จากการติดตามการวาด
