สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

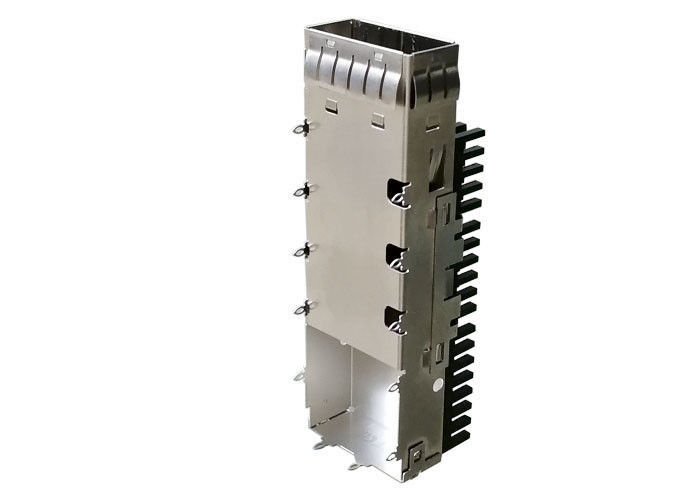

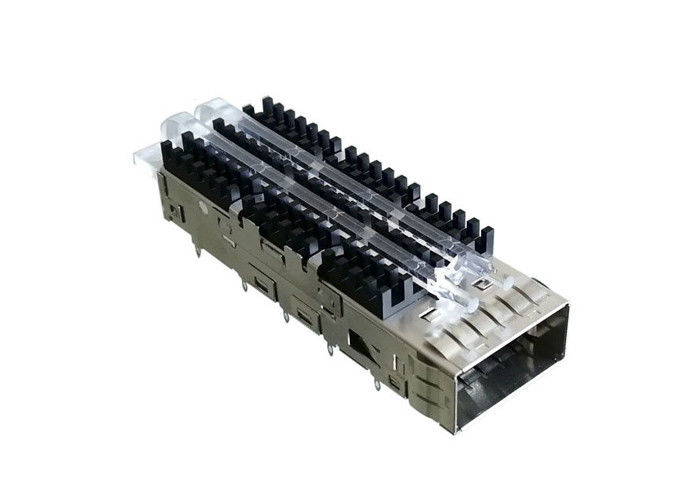

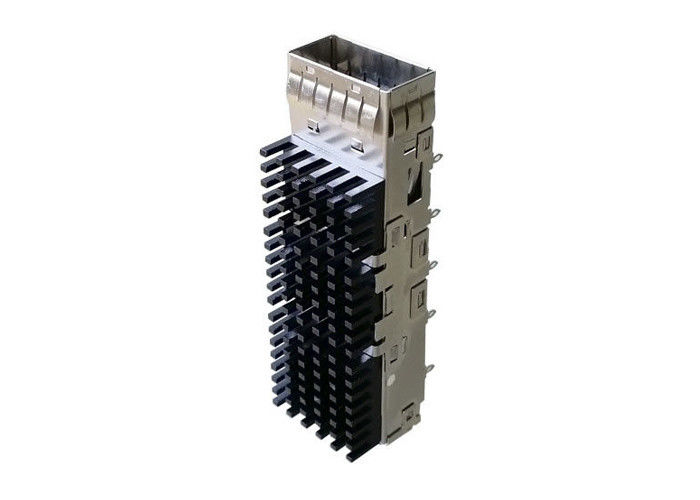

EMI แท็บชุดระบายความร้อนพอร์ตเดี่ยว SFP28 เคจ 18.75 มม. สำหรับตัวเชื่อมต่อ QSFP28
ใช้กันอย่างแพร่หลาย ในอุตสาหกรรมเครือข่ายโทรคมนาคมและศูนย์ข้อมูล อุปกรณ์ I / O ความเร็วสูงรุ่นใหม่รองรับแอพพลิเคชั่นอีเธอร์เน็ต 40G ถึง 100G กรงโลหะผสมทองแดง Press Fit เสนอสปริง EMI หรือชุดปะเก็น EMI และสามารถใช้งานร่วมกับโมดูลออปติคัล QSFP (Transceiver) และสายเคเบิลแบบย้อนกลับได้อย่างสมบูรณ์
ตัวรับส่งสัญญาณ QSFP28 ส่วนใหญ่จะใช้สำหรับแอพพลิเคชั่นอีเธอร์เน็ต 40G ถึง 100G, การออกแบบที่กะทัดรัด, การใช้พลังงานต่ำและต้นทุนต่ำทำให้มันเป็นตัวเลือกแรกใน 100G Ethernet Application
QSFP28 Cage สามารถทำงานร่วมกับตัวรับส่งสัญญาณ QSFP28 ชนิดต่อไป (โมดูลออปติคัล)
1. คุณสมบัติ
โครงสร้างเหล็กสแตนเลสแบบชิ้นเดียว
การออกแบบที่มีการปล่อยรังสีต่ำผ่านนิ้วมือสปริงแบบพับกลับ - ไม่มีช่องเปิดสำหรับการแผ่รังสีผ่าน
สปริงตัวรับส่งสัญญาณที่เพิ่มขึ้น
การติดตั้ง / ลบที่ง่ายและรวดเร็ว
โฮสบอร์ดรูไม่เสียหายเมื่อถอดกรงออก
เพื่อนร่วมกับตัวรับส่งสัญญาณ QSFP28
มีตัวเชื่อมและกรง
มีให้เลือกกับกรงเดี่ยวหรือหลายพอร์ต (แผงยึด)
ชุดอำนวยความสะดวกพร้อมตัวเชื่อมต่อ QSFP28 และกรง
การออกแบบเท้า 3 มิติเพื่อการยึดที่กดได้ดียิ่งขึ้นและสัมผัสกับรูของโฮสต์
กดพอดีหรือประสานผ่านหลุมนำไปสู่กรง
มีให้เลือกทีละตัวหรือเป็นชุด (SFPK Series)
หน้าต่างการถ่ายเทความร้อนบนพื้นผิวกรง SFP ทั้งหมด
รองรับเค้าโครงบอร์ดโฮสต์ที่เป็นไปตามมาตรฐาน MSA และการออกแบบตัวรับส่งสัญญาณ
2. บริการปรับแต่ง
3. QSFP28 Cage ( 49001-00N011) ) โครงสร้าง:
4. QSFP28 Cage ( 49001-00N011 ) การใช้งาน:
นี่ไม่ใช่รายการที่ชัดเจนของแอปพลิเคชันสำหรับผลิตภัณฑ์นี้ มันแสดงถึงการใช้งานทั่วไปบางอย่าง
5. ข้อดี:
6. QSFP28 กรงข้อดี:
| สิ่งของ | ประโยชน์ที่ได้รับ |
| การออกแบบ MT บรรจุในเทปและรีล | มั่นใจในการเลือกและวางที่ PCB อย่างง่ายดาย |
| พอร์ตกรงเดี่ยวมีให้เลือกในรุ่นแบบกดประสานโพสต์และรุ่น PCI (1 °) กรงที่มีโครงแบบมีให้ในรุ่นแบบกด | ใช้กับความหนาของบอร์ดและกระบวนการประกอบต่างๆ |
| กดหางพอดีรองรับการใช้งานท้องเพื่อท้องสำหรับกรงเดี่ยวและรั้ว | มั่นใจได้ว่าการใช้งาน PCB อสังหาริมทรัพย์ได้ดีที่สุด |
| โมดูลที่มุ่งเน้น "ท้องเพื่อท้อง" เมื่อใส่ | ความง่ายในการถอดโมดูลออกจากพอร์ต |
| ท่อแสงในตัวสำหรับใช้กับ SMT Light Emitting Diode's (LED's) | จัดเตรียมสถานะพอร์ตและความคิดเห็นกิจกรรมให้กับผู้ใช้ |
| สลักนิ้วหัวแม่มือที่ไม่ซ้ำกัน | ให้กลไกการบีบและดึงที่ใช้งานง่าย |
| ตัวรับสัญญาณที่เสียบปลั๊กได้ | อนุญาตให้เสียบและถอดปลั๊กได้โดยไม่ต้องปิดระบบ |
| การเลิกจ้างกดพอดีกับ PCB | ช่วยลดการบัดกรีลดต้นทุนที่ใช้และหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับการบัดกรี |
| กรงที่มีรั้วมีโครงยางอีลาสโตเมอร์ 360 °นิ้วของสปริงและที่ตั้งพินกราวด์หลายตำแหน่ง | มอบการป้องกัน EMI ขั้นสูงให้กับกรอบจอ |
| ยางหรือปะเก็นโลหะ | สองตัวเลือกสำหรับการป้องกัน EMI ที่เหนือกว่า |
| backshells สังกะสี diecast | ให้การป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI) 360 ° |
7. เรียนรู้เพิ่มเติม
ตัวรับส่งสัญญาณ QSFP มีให้เลือกหลากหลายประเภทของตัวส่งและตัวรับซึ่งช่วยให้ผู้ใช้สามารถเลือกตัวรับส่งสัญญาณที่เหมาะสมสำหรับแต่ละลิงก์เพื่อให้การเข้าถึงออพติคอลที่ต้องการผ่านไฟเบอร์แบบหลายโหมด โมดูล QSFP นั้นมีอยู่ทั่วไปในหลายหมวดหมู่:
4 x 1 Gbit / s QSFP
เอกสาร QSFP ดั้งเดิมระบุสี่ช่องสัญญาณที่มี Gigabit Ethernet, 4GFC (FiberChannel) หรือ DDR InfiniBand
4 x 10 Gbit / s QSFP +
QSFP + เป็นวิวัฒนาการของ QSFP เพื่อรองรับช่อง 10 Gbit / วินาทีสี่ช่องซึ่งมี 10 Gigabit Ethernet, 10GFC FiberChannel หรือ QDR InfiniBand 4 ช่องสัญญาณสามารถรวมเข้าด้วยกันเป็น 40 Gigabit Ethernet link โดยปกติจะใช้สำหรับศูนย์ข้อมูล, 40G Ethernet, Infiniband และมาตรฐานการสื่อสารอื่น ๆ
4 x 14 Gbit / s QSFP + (QSFP14)
มาตรฐาน QSFP14 ถูกออกแบบมาเพื่อพก FDR InfiniBand, SAS-3 หรือ 16G Fibre Channel
4 x 28 Gbit / s QSFP + (QSFP28)
มาตรฐาน QSFP28 ออกแบบมาเพื่อรองรับ 100 Gigabit Ethernet, EDR InfiniBand หรือ 32G Fibre Channel ชนิดของตัวรับส่งสัญญาณนี้ยังใช้กับสายเคเบิลฝ่าวงล้อมแนบโดยตรงเพื่อปรับพอร์ตเดียว 100GbE กับพอร์ตอีเธอร์เน็ต 25 กิกะบิตอิสระสี่ตัว (QSFP28-to-4x-SFP28) บางครั้งประเภทตัวรับส่งสัญญาณนี้จะเรียกว่า "QSFP100" หรือ "100G QSFP" เพื่อความเรียบง่าย

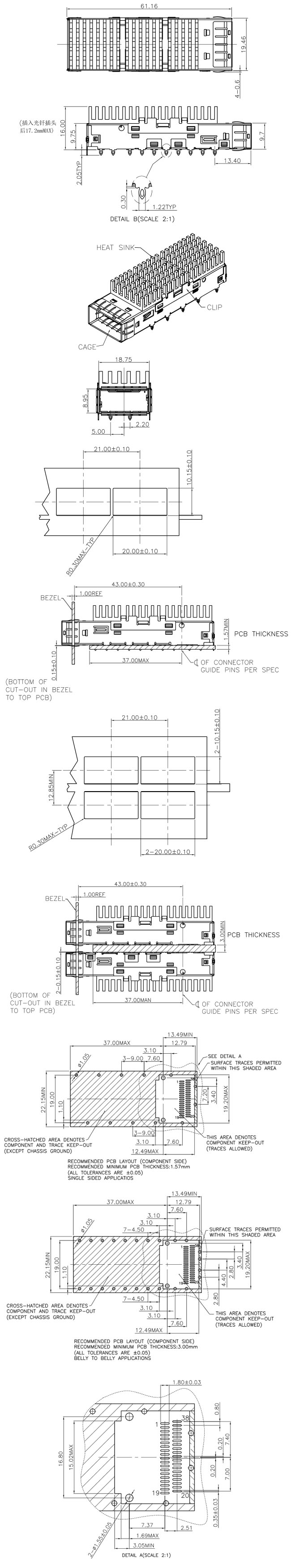

8. การวาดภาพด้วยเทคนิค
คุณสามารถทราบรายละเอียดเกี่ยวกับการกำหนดอายุได้จากการติดตามการวาด
