สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

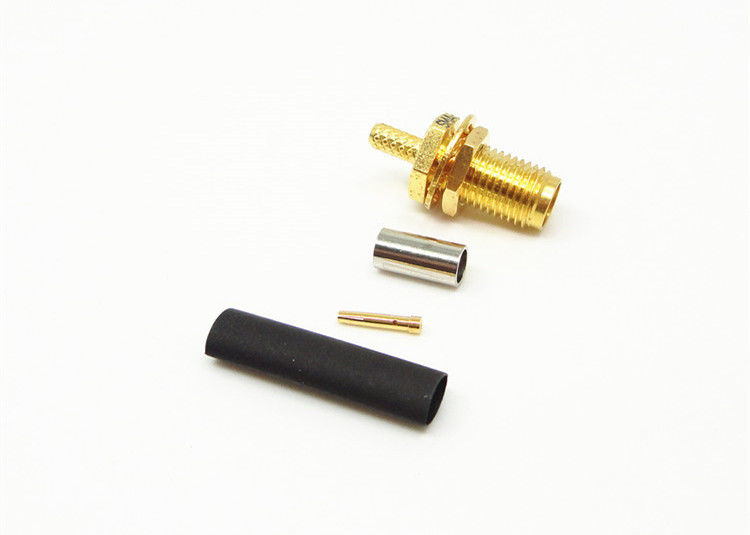

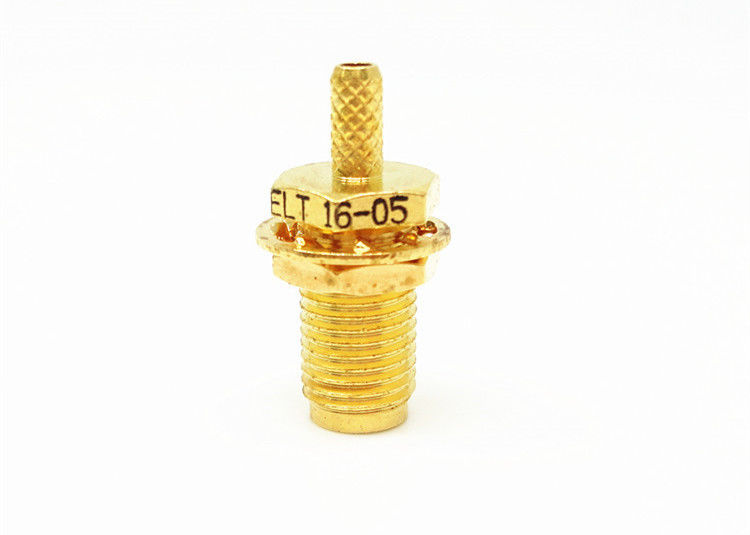

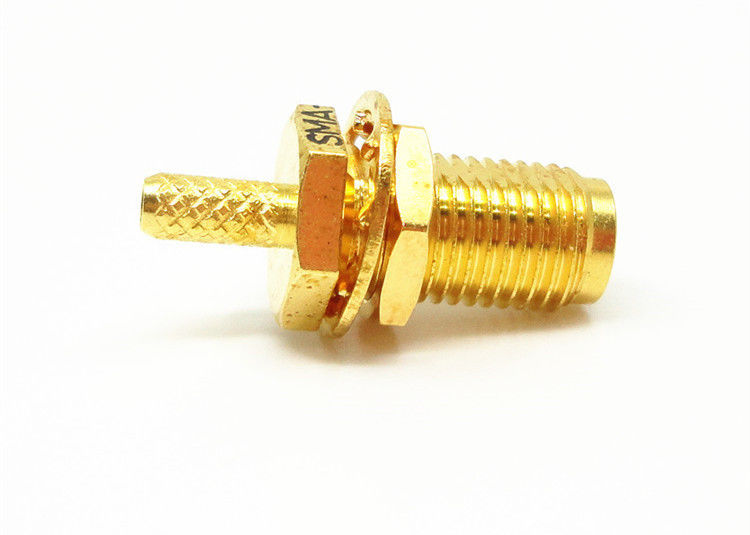

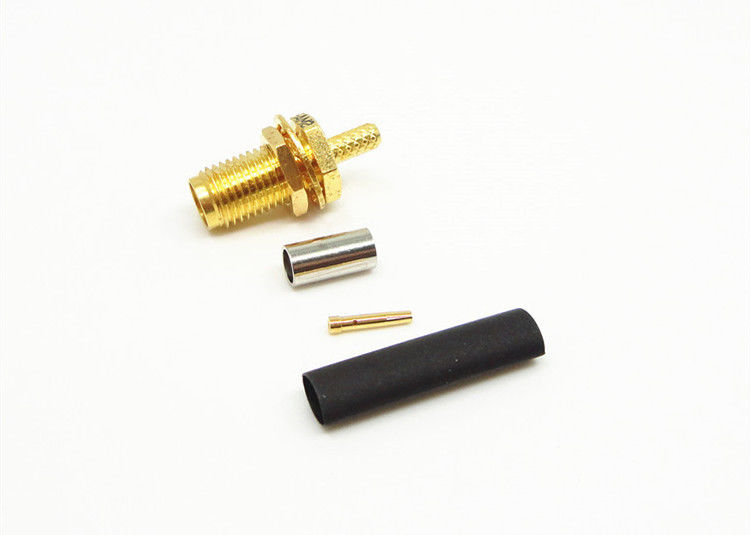

แจ็คตัวเมียคุณภาพสูง เต้ารับตรง SMA หัวแร้ง RF โคแอกเชียลคอนเนคเตอร์
ซีรีส์ SMA เป็นตัวเชื่อมต่อโคแอกเซียล RF ความถี่สูงขนาดเล็กชนิดหนึ่ง ซึ่งได้รับการพัฒนาและผลิตตามมาตรฐาน MIL-C-39012ด้วยลักษณะของไดรฟ์ข้อมูลขนาดเล็ก แบนด์วิธที่ดี ลักษณะทางไฟฟ้าที่เหนือกว่าSMA เป็นตัวเชื่อมต่อโคแอกเชียล rf ที่ใช้กันอย่างแพร่หลายในด้านต่างๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟ ตัวเชื่อมต่อประสิทธิภาพสูงที่พัฒนาโดยบริษัทของเราสามารถเข้าถึง 20GHz
ข้อมูลจำเพาะ:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50โอห์ม | ||
| ช่วงความถี่ | เชื่อมต่อด้วยสาย solf DC~12.4GHz | ||
| เชื่อมต่อด้วยสายเคเบิลกึ่งแข็ง DC~18GHz | |||
| พิกัดแรงดันไฟฟ้า | 335VRMS | ||
| ไดอิเล็กตริก ความต้านทานแรงดันไฟ | 1000VRMS | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| แนวต้าน | ตัวนำศูนย์ | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะวัสดุและเครื่องกล | |||
| ตัวนำศูนย์ | ชาย | ทองเหลืองชุบทอง | |
| หญิง | Sn-P บรอนซ์ชุบทอง | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เปลือกและชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิเกิล | ||
| ทู่สแตนเลส | |||
| จีบแขน | ทองเหลืองชุบนิเกิล | ||
| ฉนวน | ไฟเบอร์ | ||
| แหวนซีล | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| แรงบิดแน่นของการเชื่อมต่อ | 0.79－1.13N .m | ||
ข้อกำหนดด้านสิ่งแวดล้อม:
| อุณหภูมิในการทำงาน | -40 ถึง +85 องศาเซลเซียส |
รายละเอียดผลิตภัณฑ์:
คุณสมบัติ:
1, ตัวเชื่อมต่อ SMA RF มีให้ในการเชื่อมต่ออย่างรวดเร็ว, แบบกดหรืออินเทอร์เฟซมาตรฐาน, แบบตรง, รุ่น 90 องศา, เช่นเดียวกับแผงกั้นหรือการกำหนดค่าแผง 4 รู
2, คอนเนคเตอร์ SMA RF มีคุณภาพสูงและการรวมกันอย่างรวดเร็วโดยเพียงแค่ขันคอนเนคเตอร์สองตัวเข้าด้วยกัน โดยไม่ต้องบัดกรีหรือย้ำ
3, ขั้วต่อไฟฟ้า SMA ใช้กันอย่างแพร่หลายสำหรับไมโครเวฟ, เสาอากาศและเครื่องมือทดสอบ ฯลฯ
4, ตัวเชื่อมต่อ SMA RF เป็นตัวเชื่อมต่อ RF แบบโคแอกเซียลแบบเกลียวที่มีขนาดเล็ก ป้องกันการสั่นสะเทือน และช่วงความถี่กว้างถึง 18 GHz (ตัวเชื่อมต่อ SMA RF ของเราสามารถเป็น 20GHz)
แอปพลิเคชัน:
* บรอดแบนด์
* เครื่องมือวัด
* เสาอากาศ
* เทเลคอม
* การบินและอวกาศ
* บรอดแบนด์
* เครื่องมือวัด
* เสาอากาศอาร์เรย์แบบค่อยเป็นค่อยไป
* โทรคมนาคม
* การเชื่อมต่อระหว่างบอร์ดกับบอร์ด
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| ตัวเชื่อมต่อ RF SMA/SSMA |
| ขั้วต่อ RF SMP/SSMP |
| ขั้วต่อ TNC RF |
| คอนเนคเตอร์ RF ชนิด N |
| ตัวเชื่อมต่อ RF MCX/MMCX |
| ขั้วต่อ BNC RF ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
| ชุดสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ซีลสุญญากาศแบบแก้วกับโลหะ |
| คอนเนคเตอร์ซีรีส์ J30J |
| ข้อต่อโรตารี่ไมโครเวฟ |
บันทึก:เรามีผลิตภัณฑ์เชื่อมต่อระหว่างกันมากกว่า 4,000 ชนิด หากไม่พบตัวเชื่อมต่อที่คุณใช้ โปรดติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
