สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

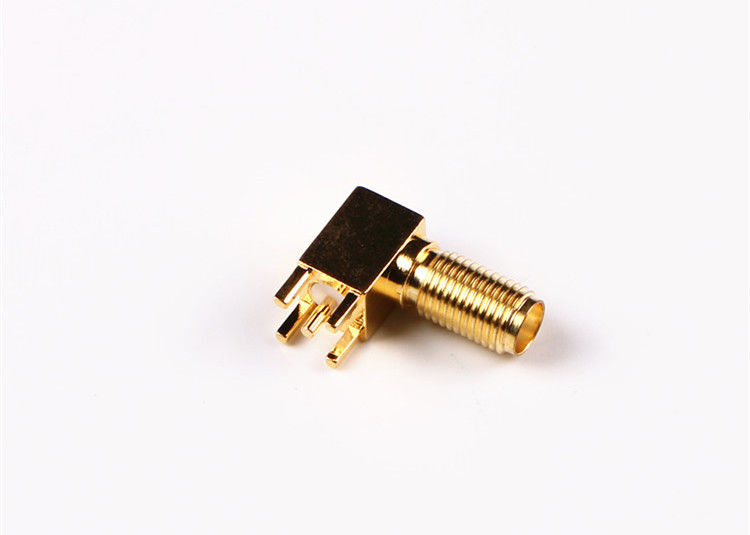

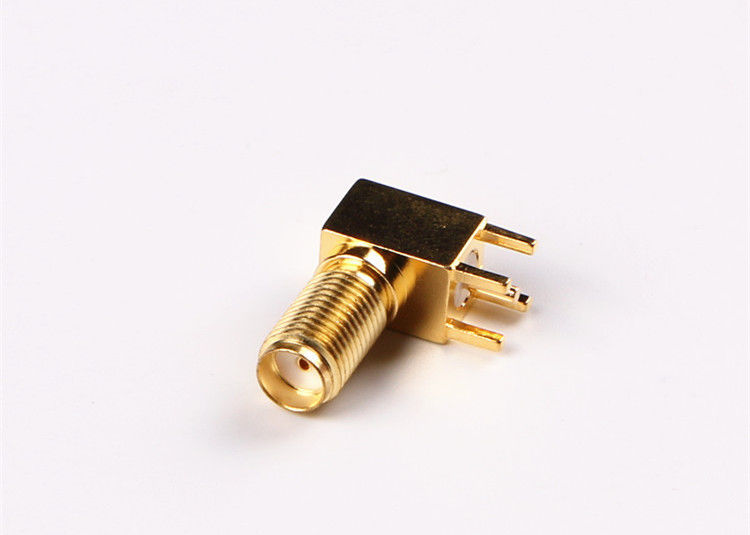

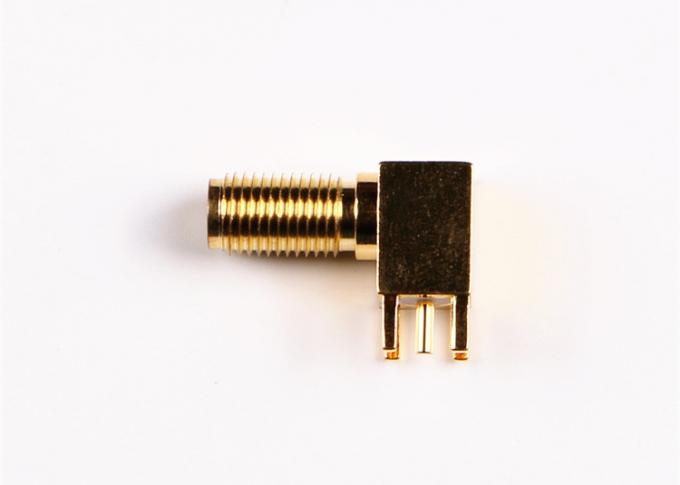

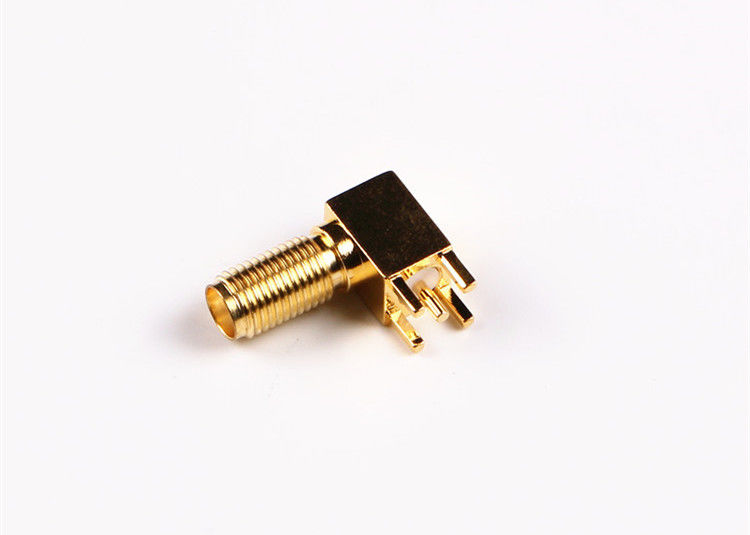

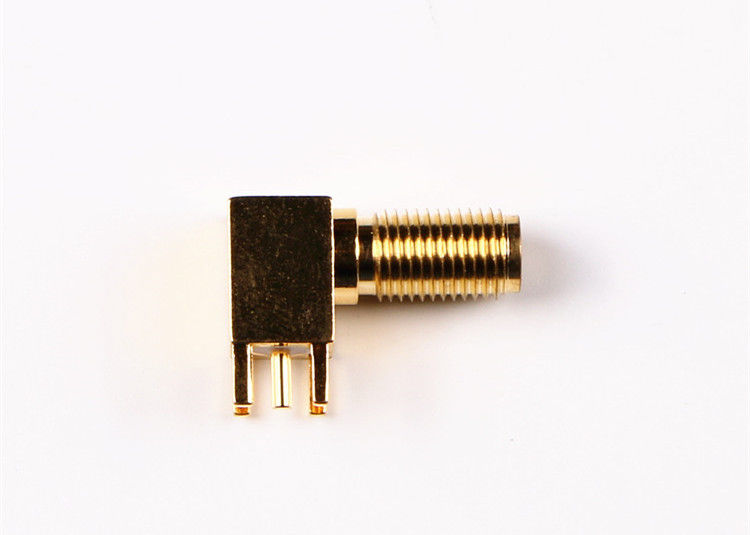

ที่มีคุณภาพสูง SMA มุมขวาชายปลั๊กประสาน RF เชื่อมต่อคู่สาย
SMA ซีรี่ส์เป็นตัวเชื่อมต่อโคแอกเซียล RF ความถี่สูงขนาดเล็ก ด้วยคุณสมบัติของปริมาณขนาดเล็กแบนด์วิดธ์ที่ดีและคุณสมบัติทางไฟฟ้าที่เหนือกว่า SMA เป็นตัวเชื่อมต่อ rf โคแอกเซียลที่ใช้กันอย่างแพร่หลายในด้านต่าง ๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟตัวเชื่อมต่อประสิทธิภาพสูงที่ บริษัท ของเราพัฒนาสามารถเข้าถึงได้ถึง 20GHz
รายละเอียด:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50Ω | ||
| ช่วงความถี่ | เชื่อมต่อกับสายเคเบิล solf DC ~ 12.4GHz | ||
| เชื่อมต่อกับสายเคเบิลกึ่งแข็ง DC ~ 18GHz | |||
| แรงดันไฟฟ้า | 335VRMS | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 1000VRMS | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ศูนย์ต้านทาน | ผู้ควบคุมศูนย์ | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะของวัสดุและเครื่องจักรกล | |||
| ผู้ควบคุมศูนย์ | ชาย | ชุบทอง | |
| หญิง | Sn-P บรอนซ์ชุบทอง | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เชลล์และชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิกเกิล | ||
| สแตนเลสทู่ | |||
| ปลอกจีบ | ทองเหลืองชุบนิกเกิล | ||
| อินซูเลเตอร์ | PTFE | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| แรงบิดที่กระชับของการเชื่อมต่อ | 0.79－1.13N .m | ||
ข้อกำหนดด้านสิ่งแวดล้อม:
| อุณหภูมิในการทำงาน | -40 ถึง + 85Deg C |
รายละเอียดผลิตภัณฑ์:
คุณสมบัติ:
1, ตัวเชื่อมต่อ SMA RF มีให้ในการเชื่อมต่อที่รวดเร็ว, การเชื่อมต่อแบบกดหรือมาตรฐาน, แบบตรง, รุ่น 90 องศา, เช่นเดียวกับกำแพงกั้นหรือการกำหนดค่าแผง 4 รู
2 ขั้วต่อ SMA RF นั้นมีคุณภาพสูงและการผสมผสานที่รวดเร็วเพียงแค่เชื่อมต่อสองตัวเข้าด้วยกันโดยไม่จำเป็นต้องบัดกรีหรือทำให้เป็นลอน
3, SMA เชื่อมต่อไฟฟ้าใช้กันอย่างแพร่หลายสำหรับไมโครเวฟเสาอากาศและเครื่องมือทดสอบ ฯลฯ
4, ตัวเชื่อมต่อ SMA RF เป็นตัวเชื่อมต่อคู่สายโคแอ็กเซียลแบบเกลียวที่มีขนาดเล็ก, ป้องกันการสั่นสะเทือนและช่วงความถี่กว้างถึง 18 GHz (ตัวเชื่อมต่อ SMA RF ของเราสามารถ 20GHz)
การประยุกต์ใช้:
การบินและอวกาศ
* บรอดแบนด์
* บรอดแบนด์
เครื่องมือวัด
เครื่องมือวัด
* เสาอากาศอาร์เรย์แบบแบ่งส่วน
* โทรคมนาคม
* เชื่อมต่อระหว่างบอร์ดกับบอร์ด
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| ขั้วต่อ RF SMA / SSMA |
| ขั้วต่อ RF SMP / SSMP |
| ขั้วต่อ RF TNC |
| ขั้วต่อ RF ประเภท N |
| ตัวเชื่อมต่อ RF MCX / MMCX |
| BNC RF Connector ช่องเสียบคลื่นมิลล์มิเตอร์ (2.4 มม., 2.92 มม.) |
| ส่วนประกอบสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ตราประทับ Hermetic แก้วกับโลหะ |
| คอนเนคเตอร์ J30J ซีรีย์ |
| ข้อต่อแบบหมุนไมโครเวฟ |
บันทึก:
เรามีผลิตภัณฑ์เชื่อมต่อระหว่างกันมากกว่า 10,000 ประเภท ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, ect) หากการเชื่อมต่อที่คุณใช้อยู่คือ ไม่พบกรุณาติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
