สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS
SMA ซีรีย์เป็นตัวเชื่อมต่อโคแอกเซียล RF ขนาดเล็กความถี่สูงพัฒนาและผลิตตาม MIL-C-39012 โดย ซีอานอีลิทอิเล็คทรอนิคส์อินดัสเตรียลอุตสาหกรรม จำกัด ด้วยลักษณะของปริมาณขนาดเล็กแบนด์วิดธ์ที่ดี . มันเป็นตัวเชื่อมต่อ rf โคแอกเซียลที่ใช้กันอย่างแพร่หลายในด้านต่าง ๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟตัวเชื่อมต่อประสิทธิภาพสูงที่ บริษัท ของเราพัฒนาสามารถเข้าถึงได้ถึง 20GHz
รายละเอียด:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50Ω | ||
| ช่วงความถี่ | เชื่อมต่อกับสายเคเบิล solf DC ~ 12.4GHz | ||
| เชื่อมต่อกับสายเคเบิลกึ่งแข็ง DC ~ 18GHz | |||
| แรงดันไฟฟ้า | 335VRMS * | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 1000VRMS * | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ศูนย์ต้านทาน | ผู้ควบคุมศูนย์ | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะของวัสดุและเครื่องจักรกล | |||
| ผู้ควบคุมศูนย์ | ชาย | ชุบทอง | |
| หญิง | Sn-P บรอนซ์ชุบทอง | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เชลล์และชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิกเกิล | ||
| สแตนเลสทู่ | |||
| ปลอกจีบ | ทองเหลืองชุบนิกเกิล | ||
| แรงบิดที่กระชับของการเชื่อมต่อ | 0.79－1.13N .m | ||
| ความทนทาน | 500 รอบ | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| อินซูเลเตอร์ | PTFE | ||

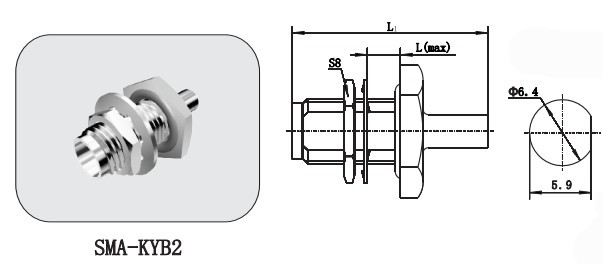

ภาพรายละเอียด:
หน่วย: มม
| หมายเลขรุ่น | ลักษณะ | L | L1 |

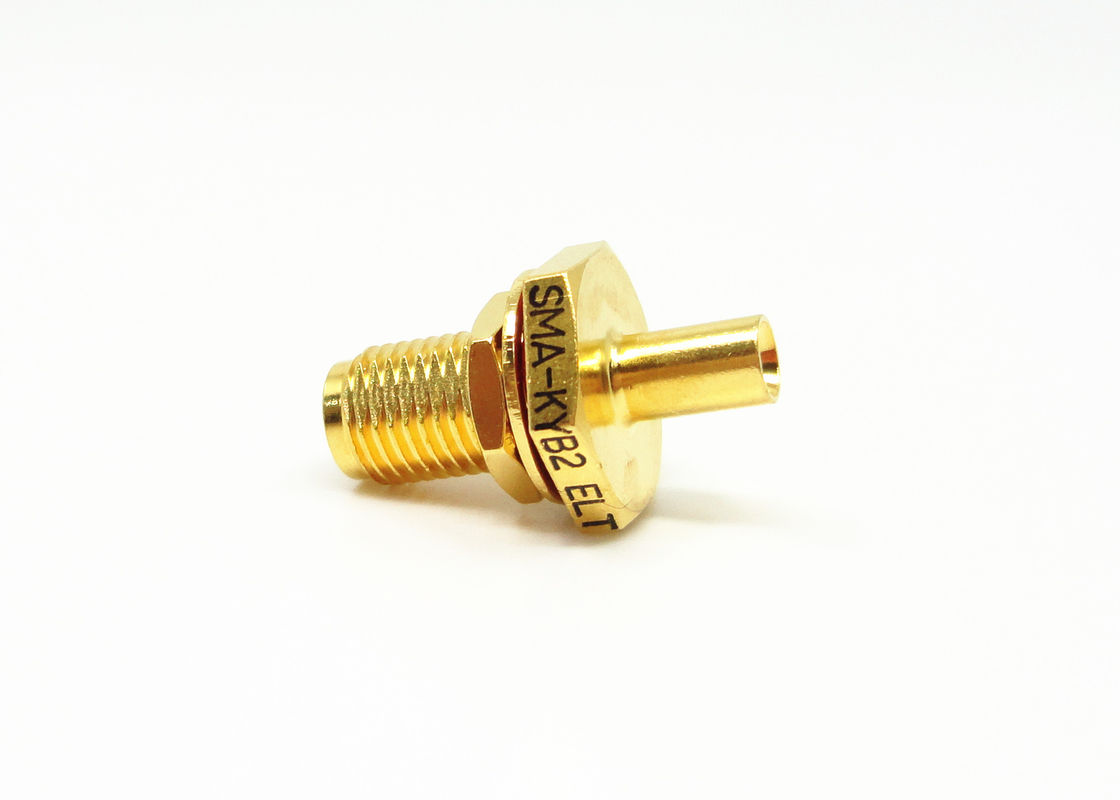

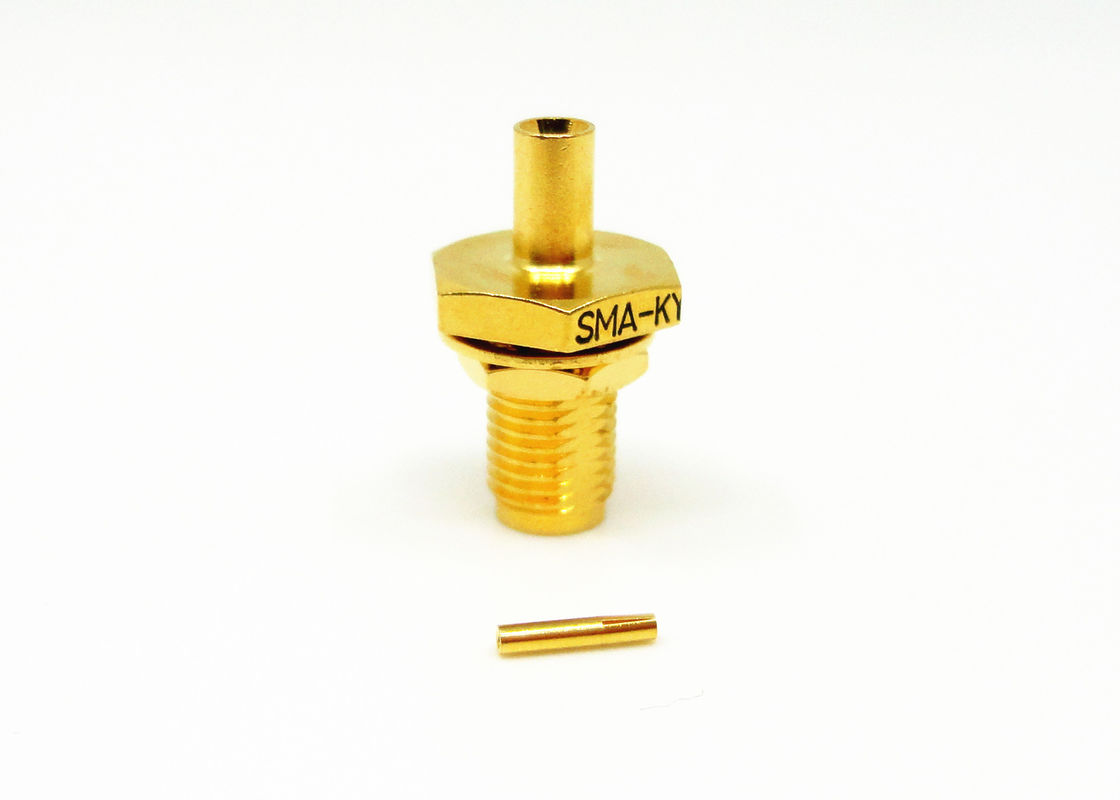

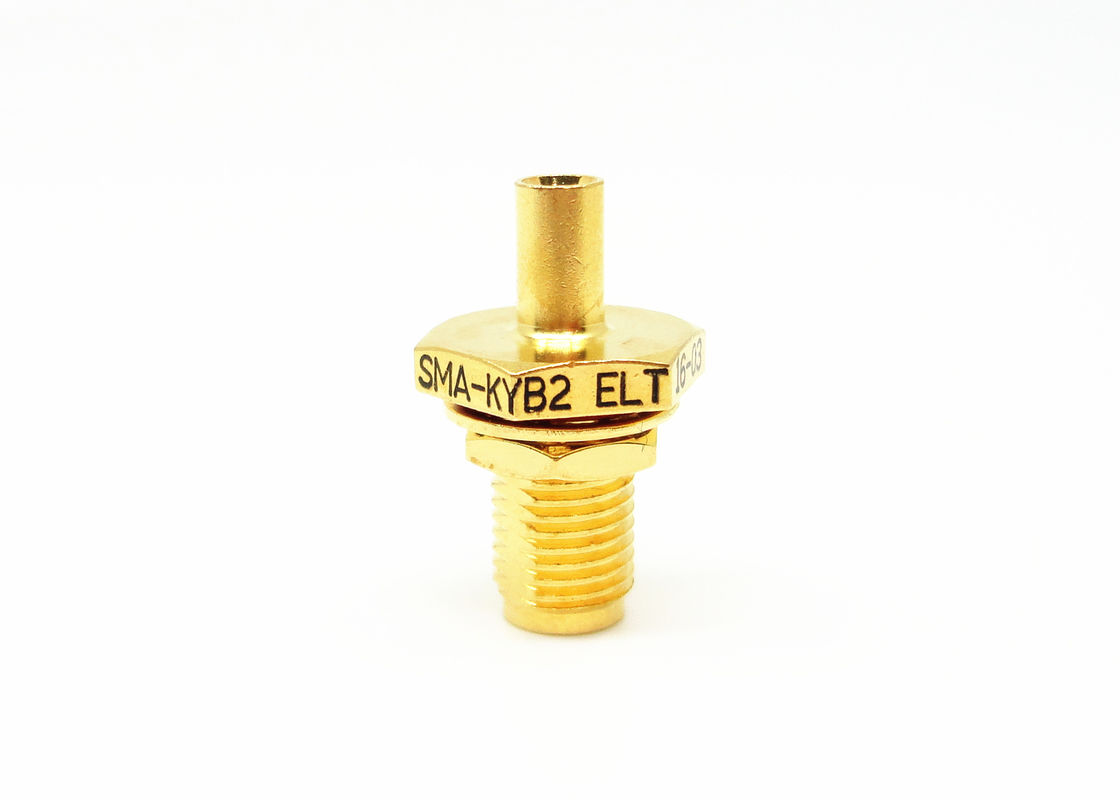

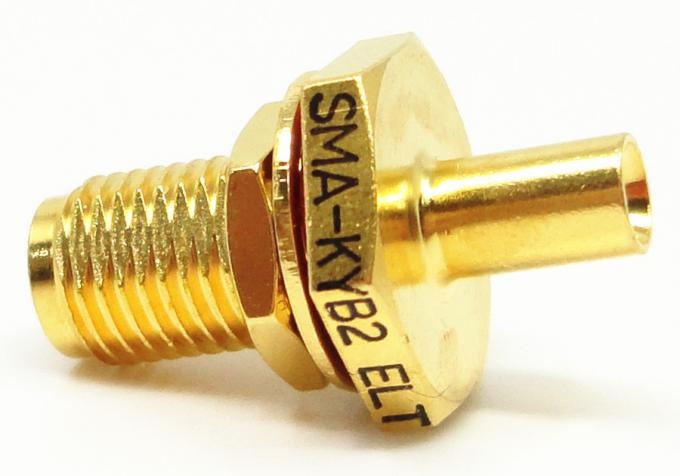

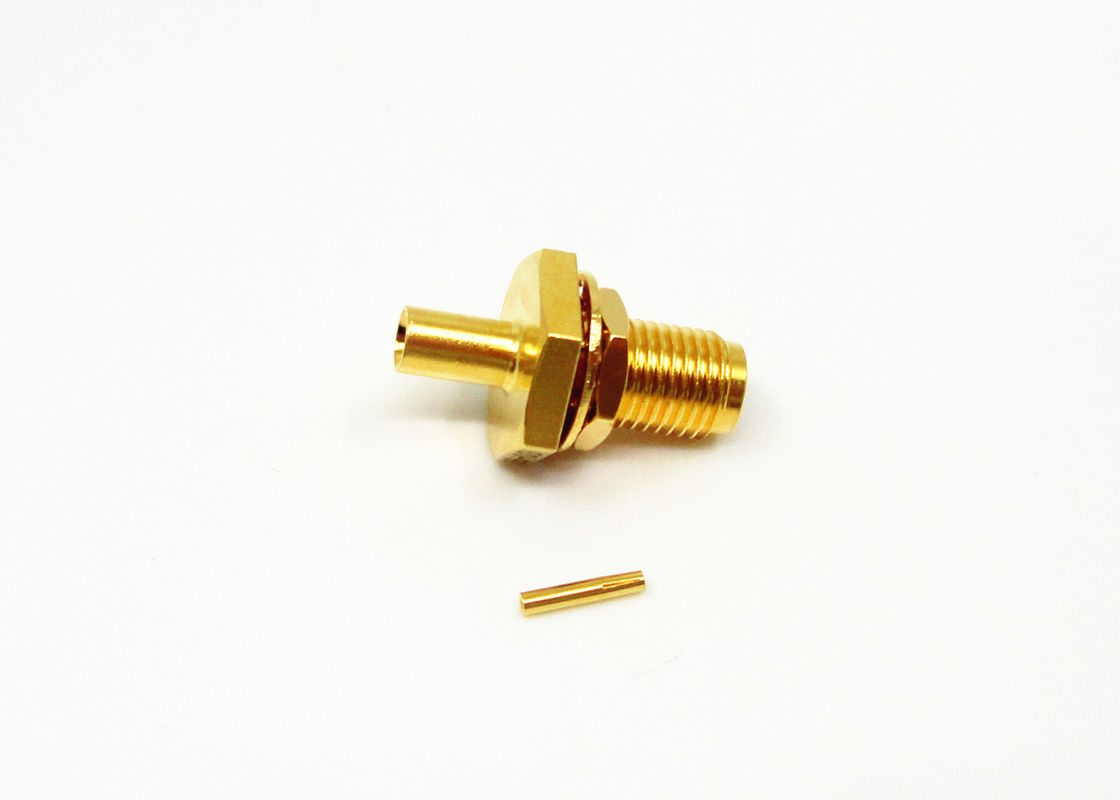

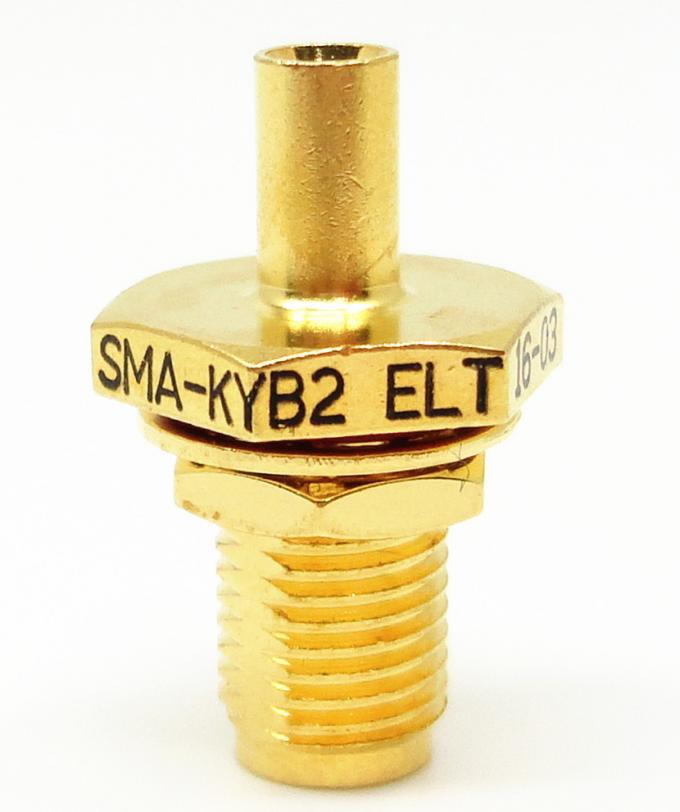

| SMA-KYB2 | ขั้วต่อกั้นหญิง SMA สำหรับสาย. 086 | 2.5 | 19 |
| SMA-KYB2-1 | ขั้วต่อกั้นหญิง SMA สำหรับสาย. 086 | 4.6 | 17.5 |
ข้อดี:
1. ขั้วต่อ SMA RF นั้นมีคุณภาพสูงและการผสมผสานที่รวดเร็วเพียงแค่เชื่อมต่อสองตัวเข้าด้วยกันโดยไม่จำเป็นต้องบัดกรีหรือทำให้เป็นลอน
2. SMA เชื่อมต่อไฟฟ้าใช้กันอย่างแพร่หลายสำหรับไมโครเวฟเสาอากาศและเครื่องมือทดสอบ ฯลฯ
3. ตัวเชื่อมต่อ SMA RF เป็นตัวเชื่อมต่อคู่สายโคแอ็กเซียลแบบเกลียวที่มีขนาดเล็ก, ป้องกันการสั่นสะเทือนและช่วงความถี่กว้างถึง 18 GHz
4. ตัวเชื่อมต่อ SMA RF มีให้ในการเชื่อมต่อที่รวดเร็ว, การเชื่อมต่อแบบกดหรือมาตรฐาน, แบบตรง, รุ่น 90 องศา, เช่นเดียวกับแผงกั้นหรือการกำหนดค่าแผง 4 รู
การประยุกต์ใช้:
* เครือข่าย
*เรดาร์
* ยานยนต์
* แซทคอม
* คอมพิวเตอร์ / LANs
* บรอดแบนด์
* การประพันธ์ดนตรี
* เสาอากาศอาร์เรย์แบบแบ่งส่วน
*โทรคมนาคม
* การบินและอวกาศ
* เชื่อมต่อระหว่างบอร์ดกับบอร์ด
รายละเอียดบรรจุภัณฑ์:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
บันทึก:
เรามี ตัวเชื่อมต่อ มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราเพื่อขอรายละเอียดของคุณ
