สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS
คุณสมบัติ:

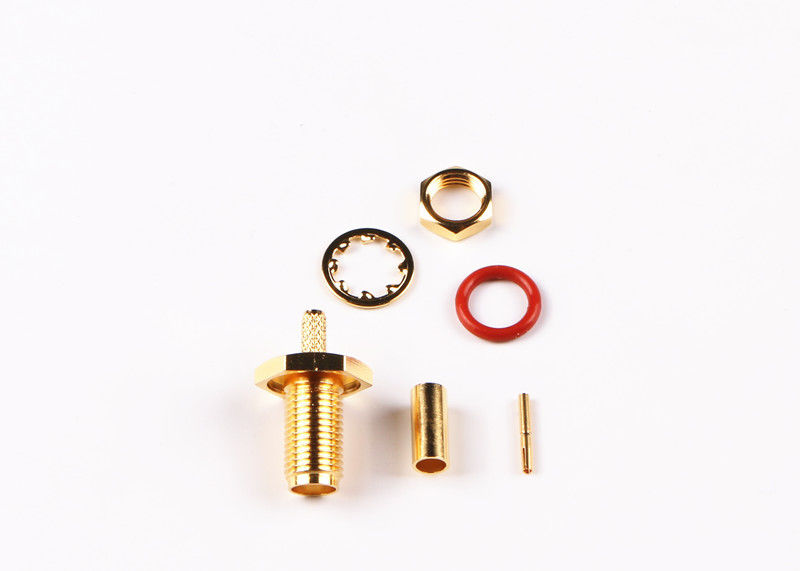

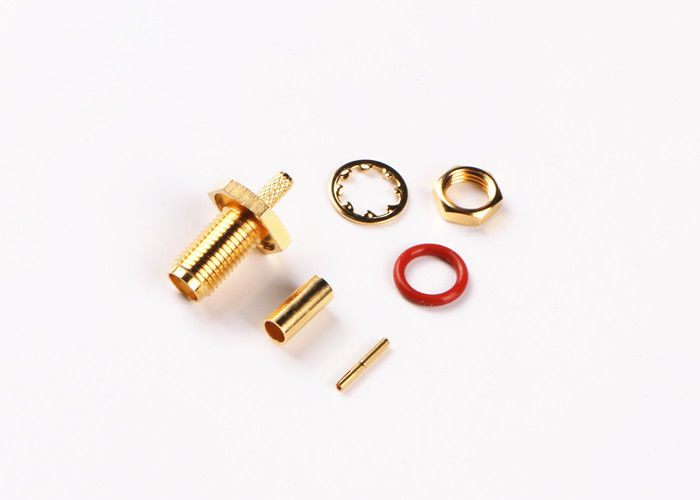

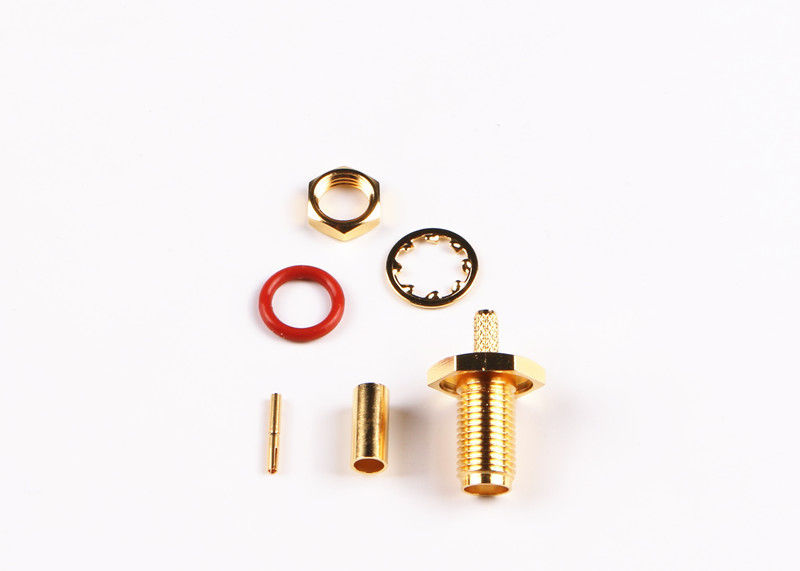

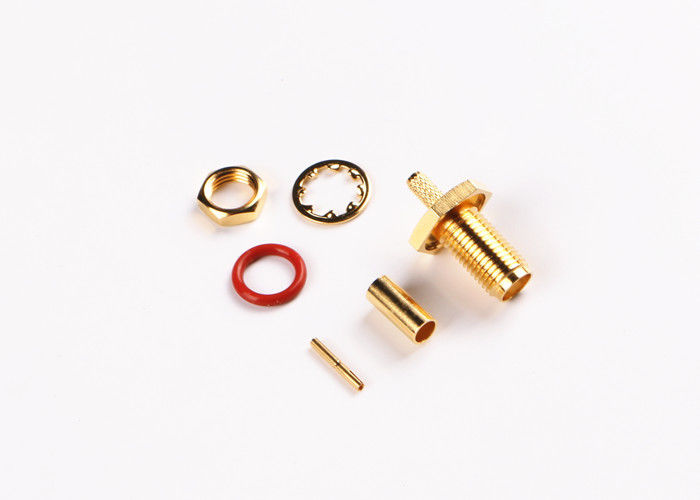

TYPE SMA เป็นหนึ่งในประเภทของการเชื่อมต่อคู่ RF ที่ใช้กันอย่างแพร่หลายกับการมีเพศสัมพันธ์ด้ายขนาดเล็ก ลักษณะความต้านทานคือ 50ohm คุณลักษณะของตัวเชื่อมต่ออยู่ในช่วงความถี่กว้างประสิทธิภาพที่ยอดเยี่ยมความน่าเชื่อถือสูง พวกเขาจะใช้ในการเชื่อมต่อกับสายเคเบิล RF หรือสาย microstrip ในวงจร RF ของระบบ WLAN โปรแกรมควบคุมอุปกรณ์ไมโครเวฟและระบบการสื่อสารแบบดิจิตอลความถี่สามารถสูงถึง 18GHz โดยใช้สายเคเบิลกึ่งแข็งหรือกึ่งยืดหยุ่น
รายละเอียด:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50Ω | ||
| ช่วงความถี่ | เชื่อมต่อกับสายเคเบิล solf DC ~ 12.4GHz | ||
| เชื่อมต่อกับสายเคเบิลกึ่งแข็ง DC ~ 18GHz | |||
| แรงดันไฟฟ้า | 335VRMS | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 1000VRMS | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ศูนย์ต้านทาน | ผู้ควบคุมศูนย์ | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| ลักษณะของวัสดุและเครื่องจักรกล | |||
| ผู้ควบคุมศูนย์ | ชาย | ชุบทอง | |
| หญิง | Sn-P บรอนซ์ชุบทอง | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เชลล์และชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิกเกิล | ||
| สแตนเลสทู่ | |||
| ปลอกจีบ | ทองเหลืองชุบนิกเกิล | ||
| อินซูเลเตอร์ | PTFE | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| แรงบิดที่กระชับของการเชื่อมต่อ | 0.79－1.13N .m | ||
การประยุกต์ใช้:
การบินและอวกาศ
* บรอดแบนด์
เครื่องมือวัด
* เสาอากาศอาเรย์แบ่งส่วน
* โทรคมนาคม
* เชื่อมต่อระหว่างบอร์ดกับบอร์ด
รายละเอียดเพิ่มเติม:
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| ขั้วต่อ RF SMA / SSMA |
| ขั้วต่อ RF SMP / SSMP |
| ขั้วต่อ RF TNC |
| ขั้วต่อ RF ประเภท N |
| ตัวเชื่อมต่อ RF MCX / MMCX |
| BNC RF Connector ช่องเสียบคลื่นมิลล์มิเตอร์ (2.4 มม., 2.92 มม.) |
| ส่วนประกอบสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ตราประทับ Hermetic แก้วกับโลหะ |
| คอนเนคเตอร์ J30J ซีรีย์ |
| ข้อต่อแบบหมุนไมโครเวฟ |
บันทึก:
เรามี ตัวเชื่อมต่อ SMA มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราเพื่อขอรายละเอียดของคุณ
