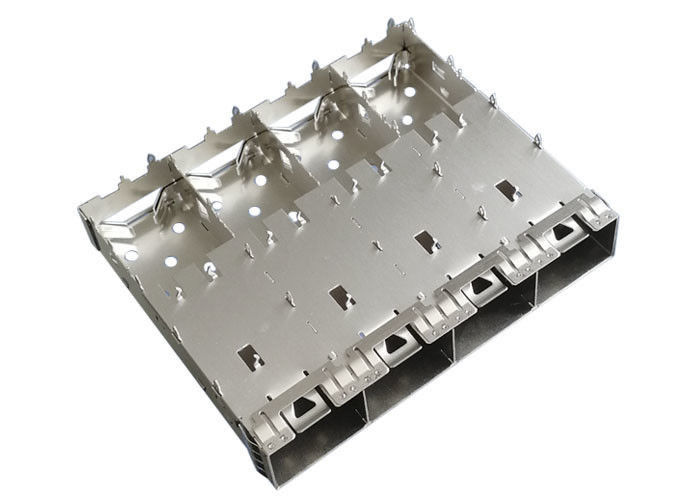

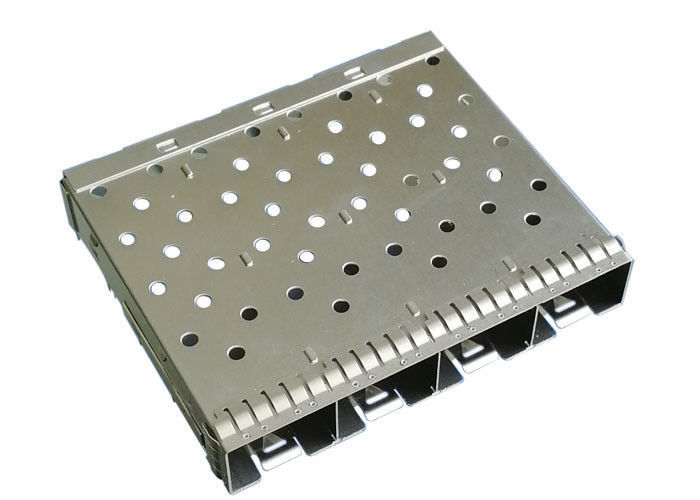

4 พอร์ต Ganged Sfp Port Connector Windows Surface Heat Transfer

RoHS IECQ 4 พอร์ต Ganged Sfp Port Connector Windows การถ่ายเทความร้อนที่ผิว

. SFP ขนาดเล็ก - อุปกรณ์เสริมที่เสียบได้และช่วงของผลิตภัณฑ์ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมเครือข่ายโทรคมนาคมและศูนย์ข้อมูล อุปกรณ์ I / O ความเร็วสูงรุ่นใหม่รองรับ 10 Gbit / s Ethernet InfiniBand เพิ่มความต้องการอัตราการส่งข้อมูล กรงโลหะผสมทองแดง Press Fit เสนอสปริง EMI หรือปะเก็น EMI และสามารถใช้งานร่วมกับโมดูลออปติคัล SFP + และชุดสายเคเบิลในปัจจุบันได้อย่างสมบูรณ์

การออกแบบ SFP มีขนาดกะทัดรัดกว่า XFP, X2, EXNPAK, ค่าใช้จ่ายก็ลดลงมันกำลังได้รับความนิยมมากขึ้นเรื่อย ๆ ในระบบเครือข่ายและโทรคมนาคมที่ต้องการความเร็วในการส่งข้อมูลที่สูงขึ้น

สามารถเป็นหุ้นส่วนที่ดีที่สุดของคุณเรามีผลิตภัณฑ์หลากหลาย: กรง SFP, กรง QSFP, SFP บวกกรง, QSFP บวกกรง, SFP28 กรง, กรง QSPP28, ฯลฯ

1 xn หรือ 2 xn โครงสร้าง, รูระบายความร้อนที่แตกต่างกัน, Mount PIN ที่แตกต่างกัน, กดแบบพอดีความยาว PIN ที่แตกต่างกัน, มีหรือไม่มีท่อแสง, มีหรือไม่มีครีบระบายความร้อนและอื่น ๆ

1. คุณสมบัติ

• มีให้เลือกกับกรงเดี่ยวหรือหลายพอร์ต (แผงยึด)

• ชุดที่สะดวกสบายพร้อมขั้วต่อ SFP และกรง

• การออกแบบเท้า 3 มิติเพื่อการยึดที่กดได้ดียิ่งขึ้นและสัมผัสกับรูของโฮสต์

• โครงสร้างเหล็กสแตนเลสแบบชิ้นเดียว

• การออกแบบที่มีการปล่อยรังสีต่ำผ่านนิ้วมือสปริงแบบพับกลับ - ไม่มีช่องเปิดสำหรับการแผ่รังสีผ่าน

• สปริงตัวรับส่งสัญญาณที่เพิ่มขึ้น

• การติดตั้ง / ลบที่ง่ายและรวดเร็ว

• โฮสบอร์ดรูไม่เสียหายเมื่อถอดกรงออก

• เพื่อนร่วมกับตัวรับส่งสัญญาณ SFP, SFP +, XFP หรือ ZENPAK

• มีตัวเชื่อมและกรง

• กดพอดีหรือประสานผ่านหลุมนำไปสู่กรง

• มีให้เลือกทีละตัวหรือเป็นชุด (SFPK Series)

• หน้าต่างการถ่ายเทความร้อนบนพื้นผิวกรง SFP ทั้งหมด

• รองรับเค้าโครงบอร์ดโฮสต์ที่เป็นไปตามมาตรฐาน MSA และการออกแบบตัวรับส่งสัญญาณ

2. โครงสร้าง SFP (47016-01N011):

• 1 x 4 Ganged SFP Cage โดยไม่มีตัวเชื่อมต่อ SFP ในตัว
• SFP PLUS ความยาวกรง: 48.7 มม
• SFP PLUS ความกว้างของกรง: 57.45 มม
• SFP PLUS ความสูงของกรง: 9.75 มม
• SFP PLUS กด Fit PIN ความยาว: 2.05 มม
• กรงโลหะที่มีรูปร่างแกร่งและมีรูระบายความร้อน
• ไม่มี Light Light สามารถปรับแต่งได้ตามต้องการ
• สามารถปรับแต่งได้ตามความต้องการ
• กด Fit Mount Type, สามารถปรับแต่งได้ตามต้องการ
• วัสดุกรง: โลหะผสมทองแดง
• CLIP: Stailness Steel
• ด้วย EMI Tab Spring ให้การ ป้องกัน EMI ที่ ดีขึ้น กับขอบจอ

3. ผลประโยชน์:

4. การใช้งานกรง SFP PLUS:

• ข้อมูล / การสื่อสาร
• เซิร์ฟเวอร์ระดับสูง
• ระบบเครือข่าย
• Fibre Channel และ Gigabit Ethernet
• อุปกรณ์เครือข่าย
• Router / Switch
• เซิร์ฟเวอร์
• การเก็บรักษา
• โทรคมนาคม
• สวิทช์
• ฮาร์ดแวร์โทรคมนาคม

นี่ไม่ใช่รายการที่ชัดเจนของแอปพลิเคชันสำหรับผลิตภัณฑ์นี้ มันแสดงถึงการใช้งานทั่วไปบางอย่าง

5. ข้อดี:

• เรามีแม่พิมพ์ฮาร์ดแวร์และแม่พิมพ์พลาสติกของเราเอง
• มีเครื่องจักร LS-WEDM 3 เครื่อง
• มี 12 WEDM Machines และ 8 CNC Machines
• มีเครื่องบด 20 เครื่องและเครื่องจ่ายไฟฟ้า 12 เครื่อง
• มี 30 เครื่องปั๊ม
• มี 55 เครื่องฉีดพลาสติก
• มีการประชุมเชิงปฏิบัติการประกอบอัตโนมัติ
• การตอบสนองอย่างรวดเร็ววิศวกร R&D มืออาชีพทีมบริการที่เป็นบวกรับประกันกระบวนการทั้งหมดที่มีประสิทธิภาพและการจัดการที่ดี
• ประสบการณ์ 20 ปีในการเชื่อมต่อวาไรตี้
• พนักงาน 1,500 คน
• 58 วิศวกร R & D
• โรงงาน 22000 ตารางเมตร
• พอร์ต 20kk / เดือนความจุ
• เราสนับสนุนการบริการของ Costom
• ผลิตภัณฑ์ของเราสอดคล้องกับ RoHS, REACH และ UL รับรอง
• บริษัท ระยะยาวกับหัวเว่ย, ZTE, FOXCONN, XIAOMI, TCL และอื่น ๆ
• 20KK Prots / เดือนกำลังการผลิต
• ISO9001, ISO14001, QC080000, OHSAS18001 และ IECC รับรองระบบการจัดการระหว่างประเทศ

6. บริการปรับแต่ง

• รองรับการสร้างตัวเชื่อมต่อ SFP ในตัวพร้อมกรง EMI ตัวเชื่อมต่อ SFP แบบแยกหรือกรงแบบแยก SFP
• SFP Cage สามารถมีโครงสร้าง 1 xn Ganged หรือ 2 xn Stacked Structure
• SFP Cage สามารถแตกต่างจากการกระจายความร้อน
• SFP Cage สามารถอยู่กับท่ออ่อนหรือไม่มี, สร้างขึ้นในหรือบนกรงหรือก้น
• SFP Cage สามารถมาพร้อมกับ Heat Sink หรือไม่ก็ได้และ Heat sink ที่มีสไตล์แตกต่างกัน
• SFP Cage สามารถใช้กับ EMI Finger Spring หรือปะเก็นยาง
• ประเภทเมานต์ที่แตกต่างกันกด Fit หรือ Solder Post และความยาวพินสามารถปรับแต่งได้

7. ทำไมต้องเลือกเรา

OUR ของเรากำลังเสนอกรงสำหรับตัวรับส่งสัญญาณขนาดเล็กที่เสียบได้ (SFP) พร้อมการออกแบบทางกลไกที่เข้มงวดที่สุดที่มีในตลาด กรงถูกออกแบบมาสำหรับการใช้งานกดพอดีเพื่อลดความพยายามในการผลิตในปริมาณมาก ฝาปิดสปริงแบบสัมผัสภายนอกและโครงสร้างชิ้นเดียวช่วยเพิ่มประสิทธิภาพ EMI

• ราคาถูก
• รูปแบบกะทัดรัดมีขนาดเล็กกว่า XFP, X2, EXNPAK;
• ผลิตภัณฑ์หลากหลาย, กรง SFP, กรง QSFP, SFP บวกกรง, QSFP บวกกรง, SFP28 กรง, กรง QSFP28, ฯลฯ
• การปรับแต่งการสนับสนุน: ระบายความร้อน, ท่อแสง, ความยาว PIN, ประเภทเมา, 1 xn หรือ 2 xn, มีหรือไม่มีตัวเชื่อมต่อแบบบูรณาการ;

โซลูชันที่กำหนดเอง

การกระจายความร้อน

โซลูชันที่ได้รับการปรับปรุงด้านความร้อนของเรานำเสนอการไหลเวียนของอากาศจากด้านหน้าสู่ด้านหลังและด้านหลังถึงด้านหน้าผ่านกรงได้ดียิ่งขึ้น

คุณภาพของสัญญาณ

เพื่อปรับปรุงคุณภาพสัญญาณพอร์ตโฟลิโอ SFP มุ่งเน้นไปที่พื้นที่แผ่นสลักเพื่อลด EMI และหลีกเลี่ยงการเสื่อมประสิทธิภาพของวงจรและให้สอดคล้องกับมาตรฐาน ผลิตภัณฑ์มีให้เลือกทั้งรุ่นสปริง EMI และปะเก็นยางอีเอ็มไอเพื่อตอบสนองความต้องการของลูกค้า

คุณสมบัติและประโยชน์ที่สำคัญประสิทธิภาพและความยืดหยุ่น

1. เสนอกรงในพอร์ตเดียว, ganged (1xN) และการกำหนดค่าสแต็ก (2xN); นอกจากนี้ยังมีกรงสำหรับติดตั้งแบบท้องต่อท้อง
2. คุณสมบัติปะเก็นยางหรือสปริงสำหรับการบรรจุ EMI
3. มีตัวเลือกการระบายความร้อนและท่อแสง
4. กรงแบบเรียงซ้อนรวมถึงตัวเชื่อมต่อความเร็วสูงในตัว
5. ประกอบกับ SFP ของชุดสายทองแดงต่อตรงและขั้วต่อออปติคัล LC และชุดสายเคเบิล
6. มีกรงสำหรับการใช้งานการ์ด PCI (มุมหนึ่งองศาในการติดตั้ง)

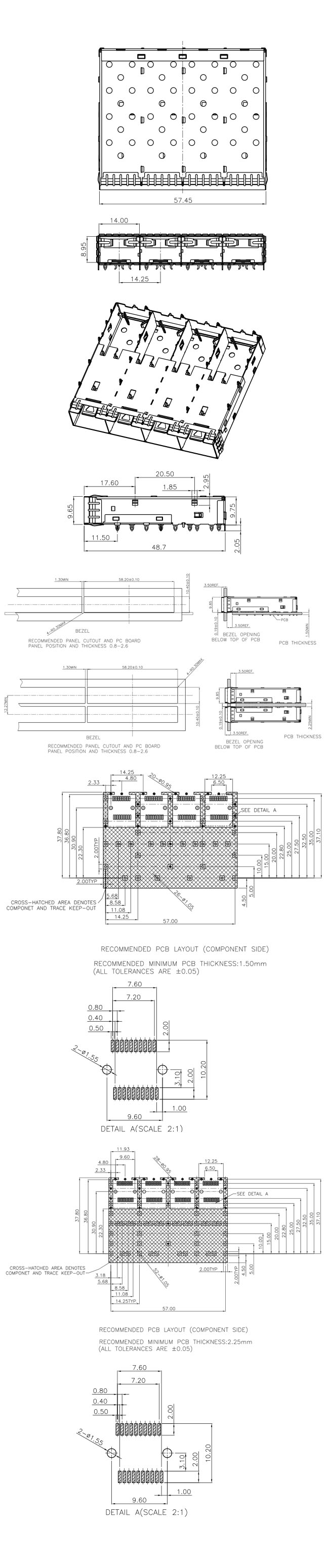

8. การวาดภาพด้วยเทคนิค

คุณสามารถทราบรายละเอียดเกี่ยวกับการกำหนดอายุได้จากการติดตามการวาด
