สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

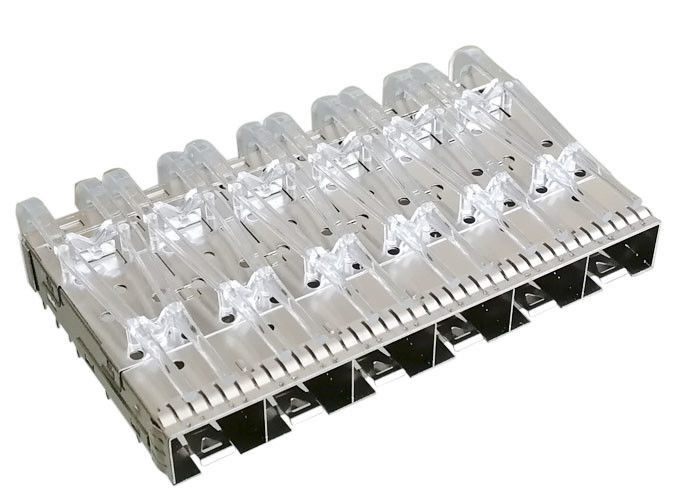

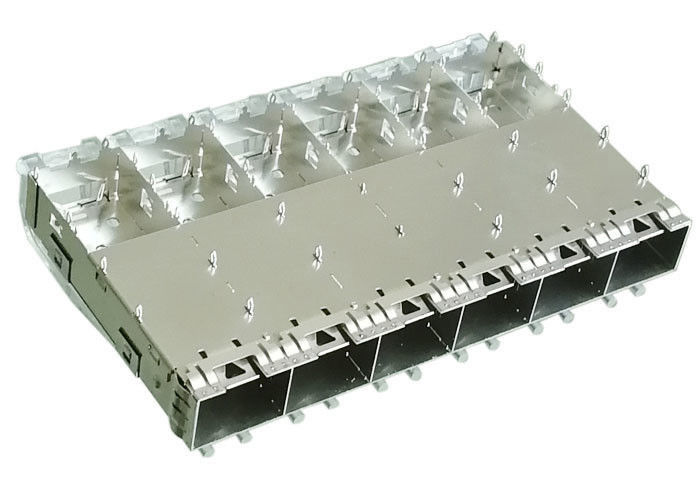

กด Fit SFP Cage 1x6 หลายพอร์ตพร้อม EMI Finger Spring Light Pipes
SFP ขนาดเล็ก - อุปกรณ์เสริมที่เสียบได้และช่วงของผลิตภัณฑ์ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมเครือข่ายโทรคมนาคมและศูนย์ข้อมูล อุปกรณ์ I / O ความเร็วสูงรุ่นใหม่รองรับ 10 Gbit / s Ethernet InfiniBand เพิ่มความต้องการอัตราการส่งข้อมูล กรงโลหะผสมทองแดง Press Fit เสนอสปริง EMI หรือปะเก็น EMI และสามารถใช้งานร่วมกับโมดูลออปติคัล SFP + และชุดสายเคเบิลในปัจจุบันได้อย่างสมบูรณ์
มันมีผลิตภัณฑ์กรง SFP หลากหลาย:
รองรับ SFP Cage + SFP connector โซลูชั่นรวม; กรง SFP นั้นสามารถรวมเข้ากับตัวเชื่อมต่ออินเทอร์เฟซรวมเข้าด้วยกันคุณเพียงแค่ใส่ตัวรับส่งสัญญาณ SFP ด้วยชุดสายเคเบิลไฟเบอร์
นอกจากนี้ยังสนับสนุนการกำหนด SFP + กรงที่แตกต่างกัน, บริการปรับแต่งของเราดังต่อไปนี้:
1. SFP plus Cage (47036-00N011 ) โครงสร้าง:
| รายละเอียดสินค้า | 1 x 6 SFP หลายพอร์ตพร้อมกรงด้วย EMI Finger Spring และ Light Pipes โดยไม่มีอินเตอร์เฟส |
| SFP บวกความยาวกรง | 56.7 มม |
| SFP บวกความกว้างของกรง | 85.95 มม |
| SFP บวกความสูงของกรง | 14.1 มม |
SFP บวก Cage Press Fit Pin Length | 2.05 มม |
| SFP บวกความกว้างของกรงเดี่ยวพอร์ต | 14.0 มม |
| SFP บวก Cage Single Port Height | 8.95 มม |
| การปรากฏ | ชิ้นเดียวกรง Stampled และ Formed Metal พร้อมช่องระบายความร้อน |
| ท่อแสง | ด้วยให้แจ้งสถานะการเชื่อมต่อ |
| ชุดระบายความร้อน | โดยไม่สามารถปรับแต่งตามความจำเป็น |
| ประเภท Monut | กด Fit Mount Type |
| ปะเก็น EMI | ไม่มี |
| EMI Tab Spring | ด้วยให้การป้องกัน EMI ที่ดีขึ้น |
2. SFP บวก Cage (47036-00N011 ) วัสดุ:
3. SFP บวก Cage (47036-00N011 ) การใช้งาน:
4. SFP plus Cage (47036-00N011) ) ประโยชน์ผลิตภัณฑ์:
| สิ่งของ | ประโยชน์ที่ได้รับ |
| การออกแบบ MT บรรจุในเทปและรีล | มั่นใจในการเลือกและวางที่ PCB อย่างง่ายดาย |
| พอร์ตกรงเดี่ยวมีให้เลือกในรุ่นแบบกดประสานโพสต์และรุ่น PCI (1 °) กรงที่มีโครงแบบมีให้ในรุ่นแบบกด | ใช้กับความหนาของบอร์ดและกระบวนการประกอบต่างๆ |
| กดหางพอดีรองรับการใช้งานท้องเพื่อท้องสำหรับกรงเดี่ยวและรั้ว | มั่นใจได้ว่าการใช้งาน PCB อสังหาริมทรัพย์ได้ดีที่สุด |
| โมดูลที่มุ่งเน้น "ท้องเพื่อท้อง" เมื่อใส่ | ความง่ายในการถอดโมดูลออกจากพอร์ต |
| ท่อแสงในตัวสำหรับใช้กับ SMT Light Emitting Diode's (LED's) | จัดเตรียมสถานะพอร์ตและความคิดเห็นกิจกรรมให้กับผู้ใช้ |
| สลักนิ้วหัวแม่มือที่ไม่ซ้ำกัน | ให้กลไกการบีบและดึงที่ใช้งานง่าย |
| ตัวรับสัญญาณที่เสียบปลั๊กได้ | อนุญาตให้เสียบและถอดปลั๊กได้โดยไม่ต้องปิดระบบ |
| การเลิกจ้างกดพอดีกับ PCB | ช่วยลดการบัดกรีลดต้นทุนที่ใช้และหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับการบัดกรี |
| กรงที่มีรั้วมีโครงยางอีลาสโตเมอร์ 360 °นิ้วของสปริงและที่ตั้งพินกราวด์หลายตำแหน่ง | มอบการป้องกัน EMI ขั้นสูงให้กับกรอบจอ |
| ยางหรือปะเก็นโลหะ | สองตัวเลือกสำหรับการป้องกัน EMI ที่เหนือกว่า |
| backshells สังกะสี diecast | ให้การป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI) 360 ° |
5. ข้อดี:

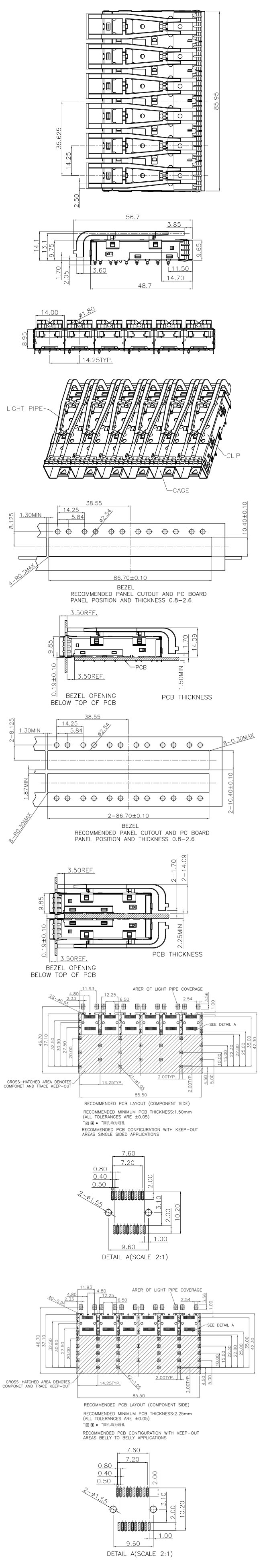

6. Mechnical Drawing
คุณสามารถทราบรายละเอียดเกี่ยวกับการกำหนดอายุได้จากการติดตามการวาด
