สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

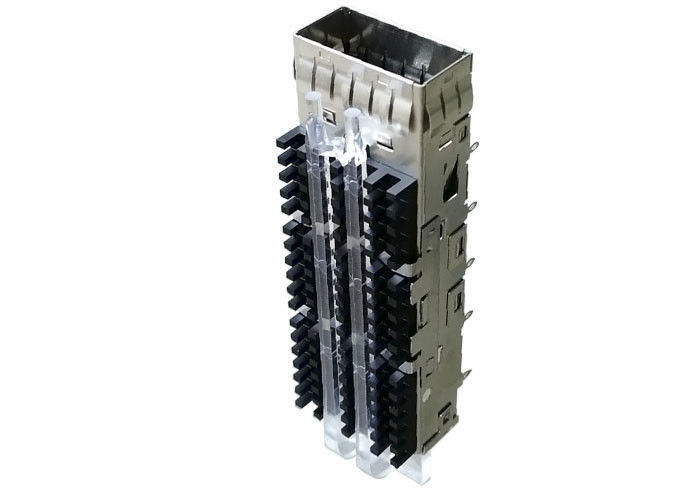

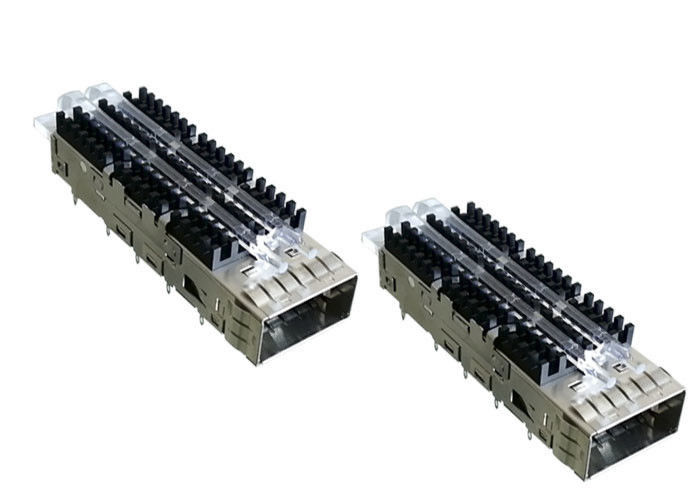

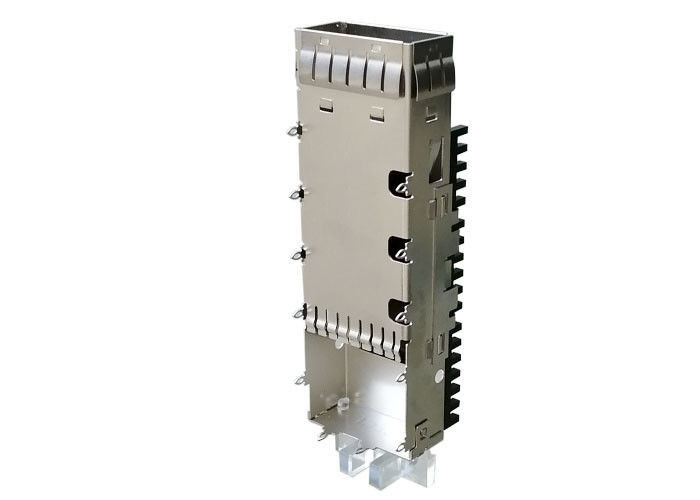

QSFP Cage ตัวเชื่อมต่อ SFP Cage พอร์ตเดียวสำหรับโมดูลแสง QSFP14
1. ภาพรวม QSFP:
Quad Small Form-factor Pluggable (QSFP) เป็นตัวรับส่งสัญญาณขนาดกะทัดรัดและ hot-pluggable ที่ใช้สำหรับการสื่อสารข้อมูล ฟอร์มแฟคเตอร์และอินเทอร์เฟซไฟฟ้าถูกระบุโดยข้อตกลงแบบ multi-source (MSA) ภายใต้การอุปถัมภ์ของ Small Form Factor Committee มันเชื่อมต่อฮาร์ดแวร์เครือข่าย (เช่นเซิร์ฟเวอร์และสวิตช์) กับสายเคเบิลใยแก้วนำแสงหรือการเชื่อมต่อทองแดงที่ใช้งานหรือแฝง เป็นรูปแบบอุตสาหกรรมที่ได้รับการพัฒนาร่วมกันและได้รับการสนับสนุนจากผู้จำหน่ายส่วนประกอบเครือข่ายหลายรายอนุญาตให้อัตราข้อมูลจาก 4x1 Gb / s สำหรับ QSFP และ 4x10 Gbit / s สำหรับ QSFP + และอัตราสูงสุดที่ 4x28 Gbit / s หรือที่รู้จักกันในชื่อ QSFP28 สำหรับ 100 Gbit / ลิงค์ของ
IT สร้าง QSFP Cage ซึ่งสามารถมีหรือไม่มีตัวเชื่อมต่อในตัว (ส่วนต่อประสานไฟฟ้า)
ผู้ใช้จำเป็นต้องส่งสัญญาณแสงหรือสัญญาณไฟฟ้าในระยะไกลด้วยความเร็วสูง, ไฟเบอร์, ตัวรับส่งสัญญาณ QSFP, ระบบเชื่อมต่อไฟฟ้าและ กรง QSFP
กรง QSFP จริง ๆ แล้วเป็น Shielding Cage สำหรับ EMI วัสดุโลหะผสมทองแดงชิ้นเดียวที่มีรูกระจายความร้อนจำนวนมากขายึด (ทะลุผ่านรูหรือกด Fit PIN) ท่อแสงและแผ่นระบายความร้อน
2. คุณสมบัติกรง QSFP
โครงสร้างโลหะผสมทองแดงชิ้นเดียว
เพื่อนร่วมกับตัวรับส่งสัญญาณ QSFP14
มีให้เลือกกับกรงเดี่ยวหรือหลายพอร์ต (แผงยึด)
ชุดอุปกรณ์อำนวยความสะดวกพร้อมตัวเชื่อมต่อ QSFP / อินเตอร์เฟสและกรง
การออกแบบที่มีการปล่อยรังสีต่ำผ่านนิ้วมือสปริงแบบพับกลับ - ไม่มีช่องเปิดสำหรับการแผ่รังสีผ่าน
สปริงตัวรับส่งสัญญาณที่เพิ่มขึ้น
การออกแบบเท้า 3 มิติเพื่อการยึดที่กดได้ดียิ่งขึ้นและสัมผัสกับรูของโฮสต์
การติดตั้ง / ลบที่ง่ายและรวดเร็ว
โฮสบอร์ดรูไม่เสียหายเมื่อถอดกรงออก
มีตัวเชื่อมและกรง
กดพอดีหรือประสานผ่านหลุมนำไปสู่กรง
มีให้เลือกทีละตัวหรือเป็นชุด (SFPK Series)
หน้าต่างการถ่ายเทความร้อนบนพื้นผิวกรงทั้งหมดของ QSFP
รองรับเค้าโครงบอร์ดโฮสต์ที่เป็นไปตามมาตรฐาน MSA และการออกแบบตัวรับส่งสัญญาณ
3. บริการปรับแต่ง
4. QSFP Cage (48001-00N011) ) โครงสร้าง:
| ชื่อผลิตภัณฑ์ | พอร์ตเดียว QSFP14 Cage พร้อมครีบระบายความร้อนท่ออ่อนไม่มีอินเตอร์เฟสแบบรวม |
| QSFP Cage Length | 65.8 มม |
| ความกว้างของกรง QSFP | 19.46 มม |
| ความสูงของกรง QSFP | 13.7 มม |
| QSFP Cage Press Fit Pin Length | 2.05 มม |
| QSFP Cage ความกว้างพอร์ตเดียว | 18.75 มม |
| QSFP Cage ความสูงพอร์ตเดียว | 8.95 มม |
| การปรากฏ | กรงโลหะรูปทรงแน่นและมีรูระบายความร้อน |
| ท่อแสง | ด้วยให้ผู้ใช้ทราบสถานะการเชื่อมโยง |
| ชุดระบายความร้อน | ด้วยความมั่นใจที่ดีกว่าการกระจายความร้อน |
| ประเภท Monut | กด Fit Mount Type |
| วัสดุกรง | โลหะผสมทองแดง |
| EMI Finger Spring | ด้วยให้การป้องกัน EMI ที่ดีขึ้น |
| ปะเก็น EMI | ไม่มี |
5.QSFP Cage (48001-00N011 ) การใช้งาน:
6. ข้อดีของผลิตภัณฑ์
| สิ่งของ | ประโยชน์ที่ได้รับ |
| การออกแบบ MT บรรจุในเทปและรีล | มั่นใจในการเลือกและวางที่ PCB อย่างง่ายดาย |
| พอร์ตกรงเดี่ยวมีให้เลือกในรุ่นแบบกดประสานโพสต์และรุ่น PCI (1 °) กรงที่มีโครงแบบมีให้ในรุ่นแบบกด | ใช้กับความหนาของบอร์ดและกระบวนการประกอบต่างๆ |
| กดหางพอดีรองรับการใช้งานท้องเพื่อท้องสำหรับกรงเดี่ยวและรั้ว | มั่นใจได้ว่าการใช้งาน PCB อสังหาริมทรัพย์ได้ดีที่สุด |
| โมดูลที่มุ่งเน้น "ท้องเพื่อท้อง" เมื่อใส่ | ความง่ายในการถอดโมดูลออกจากพอร์ต |
| ท่อแสงในตัวสำหรับใช้กับ SMT Light Emitting Diode's (LED's) | จัดเตรียมสถานะพอร์ตและความคิดเห็นกิจกรรมให้กับผู้ใช้ |
| สลักนิ้วหัวแม่มือที่ไม่ซ้ำกัน | ให้กลไกการบีบและดึงที่ใช้งานง่าย |
| การเลิกจ้างกดพอดีกับ PCB | ช่วยลดการบัดกรีลดต้นทุนที่ใช้และหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับการบัดกรี |
| กรงที่มีรั้วมีโครงยางอีลาสโตเมอร์ 360 °นิ้วของสปริงและที่ตั้งพินกราวด์หลายตำแหน่ง | มอบการป้องกัน EMI ขั้นสูงให้กับกรอบจอ |
| ยางหรือปะเก็นโลหะ | สองตัวเลือกสำหรับการป้องกัน EMI ที่เหนือกว่า |
| backshells สังกะสี diecast | ให้การป้องกันคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI) 360 ° |
7. ข้อดี:
การกระจายความร้อน
โซลูชันที่ได้รับการปรับปรุงด้านความร้อนของเรานำเสนอการไหลเวียนของอากาศจากด้านหน้าสู่ด้านหลังและด้านหลังถึงด้านหน้าผ่านกรงได้ดียิ่งขึ้น
คุณภาพของสัญญาณ
เพื่อปรับปรุงคุณภาพสัญญาณพอร์ตโฟลิโอ SFP มุ่งเน้นไปที่พื้นที่แผ่นสลักเพื่อลด EMI และหลีกเลี่ยงการเสื่อมประสิทธิภาพของวงจรและให้สอดคล้องกับมาตรฐาน ผลิตภัณฑ์มีให้เลือกทั้งรุ่นสปริง EMI และปะเก็นยางอีเอ็มไอเพื่อตอบสนองความต้องการของลูกค้า
คุณสมบัติและประโยชน์ที่สำคัญประสิทธิภาพและความยืดหยุ่น

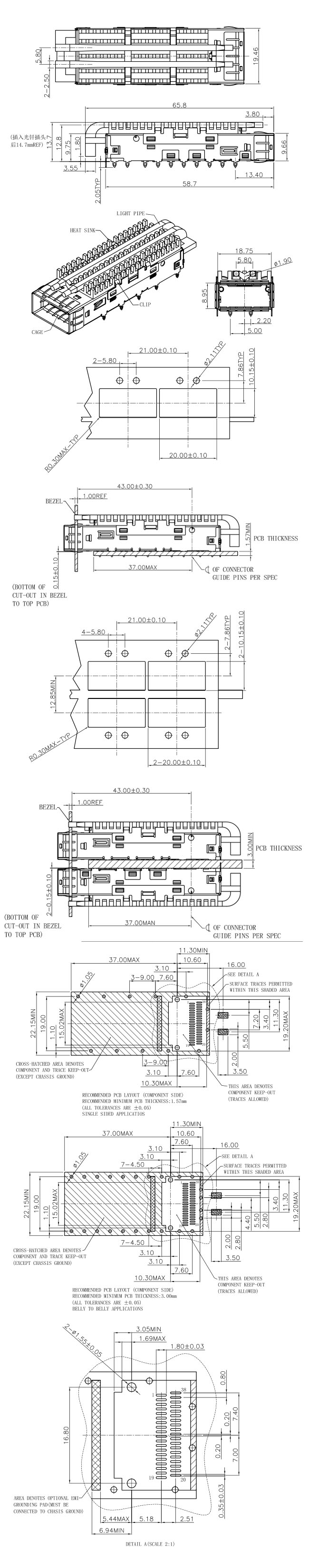

9. Mechnical Drawing
คุณสามารถทราบรายละเอียดเกี่ยวกับการกำหนดอายุได้จากการติดตามการวาด
