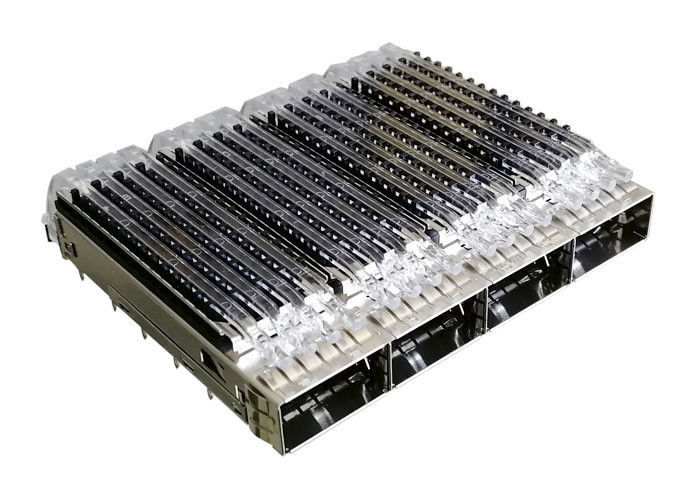

โลหะผสมทองแดง Ganged Qsfp28 ตัวเชื่อมต่อ SFP Cage สี่พอร์ต ISO 9001 ISO 14001 อนุมัติ

โลหะผสมทองแดง Ganged Qsfp28 Cage สี่พอร์ต ISO 9001 ISO 14001 อนุมัติ

1. QSFP คืออะไร

ตัวรับส่งสัญญาณ QSFP มีให้เลือกหลากหลายประเภทของตัวส่งและตัวรับซึ่งช่วยให้ผู้ใช้สามารถเลือกตัวรับส่งสัญญาณที่เหมาะสมสำหรับแต่ละลิงก์เพื่อให้การเข้าถึงออพติคอลที่ต้องการผ่านไฟเบอร์แบบหลายโหมด โมดูล QSFP นั้นมีอยู่ทั่วไปในหลายหมวดหมู่:

4 x 1 Gbit / s QSFP

เอกสาร QSFP ดั้งเดิมระบุสี่ช่องสัญญาณที่มี Gigabit Ethernet, 4GFC (FiberChannel) หรือ DDR InfiniBand

4 x 10 Gbit / s QSFP +

QSFP + เป็นวิวัฒนาการของ QSFP เพื่อรองรับช่อง 10 Gbit / วินาทีสี่ช่องซึ่งมี 10 Gigabit Ethernet, 10GFC FiberChannel หรือ QDR InfiniBand 4 ช่องสัญญาณสามารถรวมเข้าด้วยกันเป็น 40 Gigabit Ethernet link โดยปกติจะใช้สำหรับศูนย์ข้อมูล, 40G Ethernet, Infiniband และมาตรฐานการสื่อสารอื่น ๆ

4 x 14 Gbit / s QSFP + (QSFP14)

มาตรฐาน QSFP14 ถูกออกแบบมาเพื่อพก FDR InfiniBand, SAS-3 หรือ 16G Fibre Channel

4 x 28 Gbit / s QSFP + (QSFP28)

มาตรฐาน QSFP28 ออกแบบมาเพื่อรองรับ 100 Gigabit Ethernet, EDR InfiniBand หรือ 32G Fibre Channel ชนิดของตัวรับส่งสัญญาณนี้ยังใช้กับสายเคเบิลฝ่าวงล้อมแนบโดยตรงเพื่อปรับพอร์ตเดียว 100GbE กับพอร์ตอีเธอร์เน็ต 25 กิกะบิตอิสระสี่ตัว (QSFP28-to-4x-SFP28) บางครั้งประเภทตัวรับส่งสัญญาณนี้จะเรียกว่า "QSFP100" หรือ "100G QSFP" เพื่อความเรียบง่าย

2. เราคือใคร

จัดหาชุดของกรง QSFP28 โดยไม่ต้องเชื่อมต่อแบบบูรณาการกรงที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมเครือข่ายโทรคมนาคมและศูนย์ข้อมูล อุปกรณ์ I / O ความเร็วสูงรุ่นใหม่รองรับแอพพลิเคชั่นอีเธอร์เน็ต 40G ถึง 100G กรงโลหะผสมทองแดง Press Fit เสนอสปริง EMI หรือชุดปะเก็น EMI และสามารถใช้งานร่วมกับโมดูลออปติคัล QSFP (Transceiver) และสายเคเบิลแบบย้อนกลับได้อย่างสมบูรณ์

ตัวรับส่งสัญญาณ QSFP28 ส่วนใหญ่จะใช้สำหรับแอพพลิเคชั่นอีเธอร์เน็ต 40G ถึง 100G, การออกแบบที่กะทัดรัด, การใช้พลังงานต่ำและต้นทุนต่ำทำให้มันเป็นตัวเลือกแรกใน 100G Ethernet Application

QSFP28 Cage สามารถทำงานร่วมกับตัวรับส่งสัญญาณ QSFP28 ชนิดต่อไป (โมดูลออปติคัล)

• ตัวรับส่งสัญญาณ 100GBASE-SR4 QSFP28
• ตัวรับส่งสัญญาณ 100GBASE-PSM4QSFP28
• ตัวรับส่งสัญญาณ 100GBASE-LR4 QSFP28
• 100GBASE-CWDM4 QSFP28 ตัวรับส่งสัญญาณ

ยกเว้นว่าตัวรับส่งสัญญาณ QSFP28 ประเภทข้างต้น,;

3 QSFP28 Cage (49001-00N011) ) โครงสร้าง:

• 1 X 4 พอร์ต Ganged QSFP28 Cage, ไม่มีตัวเชื่อมต่อ SFP ในตัว
• QSFP28 ความยาวกรง: 67.9 มม
• QSFP28 ความกว้างของกรง: 76.46 มม
• ความสูงของกรง QSFP28: 15.15 มม. (พร้อมแผ่นระบายความร้อน)
• QSFP28 Cage Press Fit PIN Length: 2.05 mm
• ความกว้างของพอร์ตเดียว: 18.75 มม
• ความสูงของพอร์ตเดียว: 8.95 มม
• กรงโลหะรูปทรงแน่นและมีรูระบายความร้อน
• ด้วย Light Pipes ให้บอกสถานะการเชื่อมโยง
• ด้วย Heat Sink วัสดุระบายความร้อนเป็นอลูมิเนียมที่มีการรักษา Black Oxide บนพื้นผิว
• กด Fit Mount Type, สามารถปรับแต่งได้ตามต้องการ
• วัสดุกรง: โลหะผสมทองแดง
• CLIP: Stailness Steel
• ด้วย EMI Tab Spring ให้การ ป้องกัน EMI ที่ ดีขึ้น กับขอบจอ

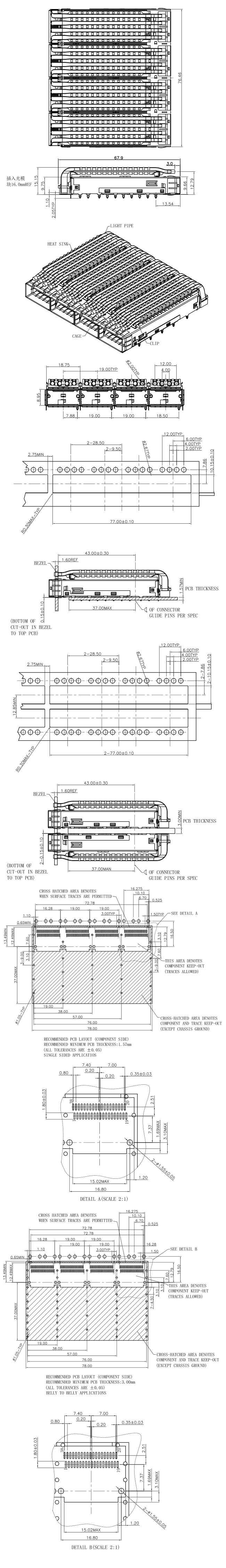

4. Mechnical Drawing

คุณสามารถทราบรายละเอียดของ Demensions ได้จากการติดตามการวาด

5. บริการปรับแต่ง GLGNET

• สนับสนุนการสร้างตัวเชื่อมต่อ QSFP28 แบบรวมด้วยกรง EMI ตัวเชื่อมต่อ QSFP28 แบบแยกหรือแบบแยก QSFP28
• QSFP28 Cage สามารถมีโครงสร้าง 1 xn Ganged หรือ 2 xn Stacked Structure
• QSFP28 กรงสามารถมีรูกระจายความร้อนที่แตกต่างกัน
• QSFP28 Cage สามารถอยู่กับท่ออ่อนหรือไม่มี, สร้างขึ้นในหรือบนกรงหรือก้น
• QSFP28 Cage สามารถมาพร้อมกับ Heat Sink หรือไม่ก็ได้และ Heat Sink ที่มีสไตล์แตกต่างกัน
• QSFP28 Cage สามารถใช้กับ EMI Finger Spring หรือ Elastomeric Gasket
• ประเภทเมานต์ที่แตกต่างกันกด Fit หรือ Solder Post และความยาวพินสามารถปรับแต่งได้

6. การใช้งาน GLGNET QSFP28 Cage ( 49007-00N011 )

• ข้อมูล / การสื่อสาร
• เซิร์ฟเวอร์ระดับสูง
• ระบบเครือข่าย
• Fibre Channel และ Gigabit Ethernet
• อุปกรณ์เครือข่าย
• Router / Switch
• เซิร์ฟเวอร์
• การเก็บรักษา
• โทรคมนาคม
• สวิทช์
• ฮาร์ดแวร์โทรคมนาคม

นี่ไม่ใช่รายการที่ชัดเจนของแอปพลิเคชันสำหรับผลิตภัณฑ์นี้ มันแสดงถึงการใช้งานทั่วไปบางอย่าง

7. ข้อดีของ GLGNET:

• เรามีแม่พิมพ์ฮาร์ดแวร์และแม่พิมพ์พลาสติกของเราเอง
• มีเครื่องจักร LS-WEDM 3 เครื่อง
• มี 12 WEDM Machines และ 8 CNC Machines
• มีเครื่องบด 20 เครื่องและเครื่องจ่ายไฟฟ้า 12 เครื่อง
• มี 30 เครื่องปั๊ม
• มี 55 เครื่องฉีดพลาสติก
• มีการประชุมเชิงปฏิบัติการประกอบอัตโนมัติ
• การตอบสนองอย่างรวดเร็ววิศวกร R&D มืออาชีพทีมบริการที่เป็นบวกรับประกันกระบวนการทั้งหมดที่มีประสิทธิภาพและการจัดการที่ดี
• ประสบการณ์ 20 ปีในการเชื่อมต่อวาไรตี้
• พนักงาน 1,500 คน
• 58 วิศวกร R & D
• โรงงาน 22000 ตารางเมตร
• พอร์ต 20kk / เดือนความจุ
• เราสนับสนุนการบริการของ Costom
• ผลิตภัณฑ์ของเราสอดคล้องกับ RoHS, REACH และ UL รับรอง
• บริษัท ระยะยาวกับหัวเว่ย, ZTE, FOXCONN, XIAOMI, TCL และอื่น ๆ
• 20KK Prots / เดือนกำลังการผลิต
• ISO9001, ISO14001, QC080000, OHSAS18001 และ IECC รับรองระบบการจัดการระหว่างประเทศ

8. GLGNET QSFP28 Cage ข้อดี:
