สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

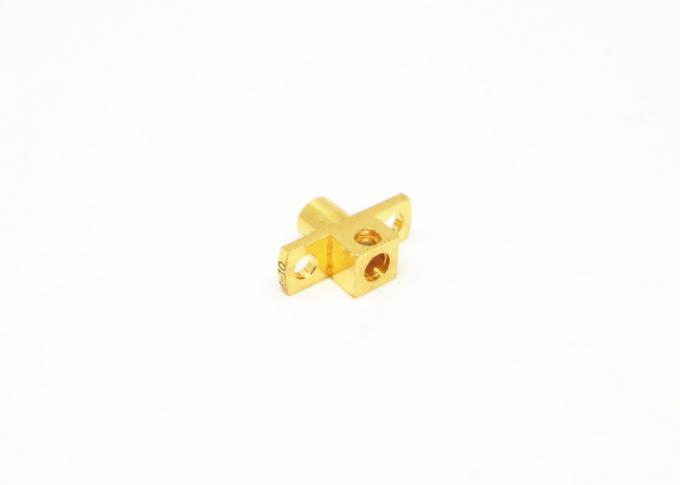

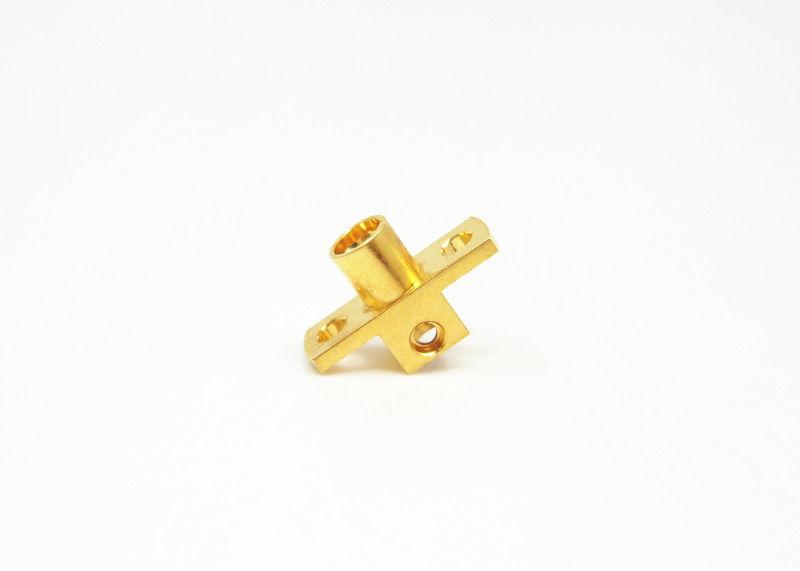

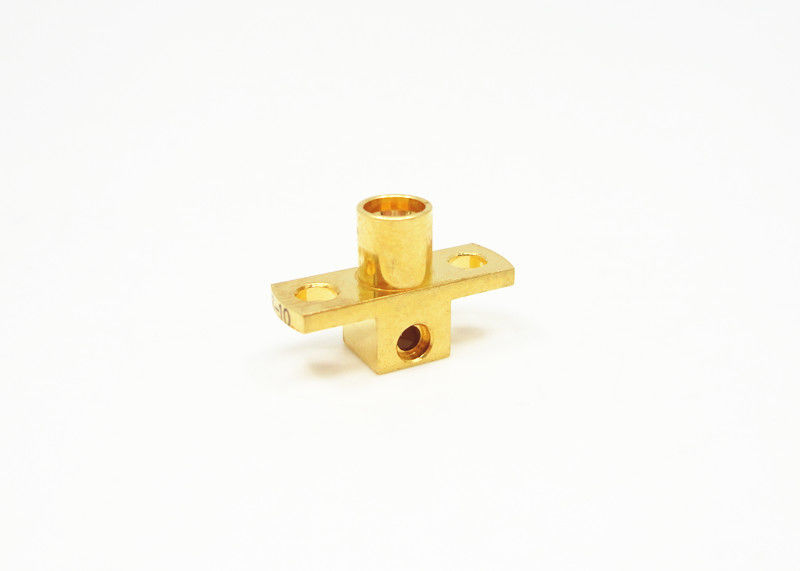

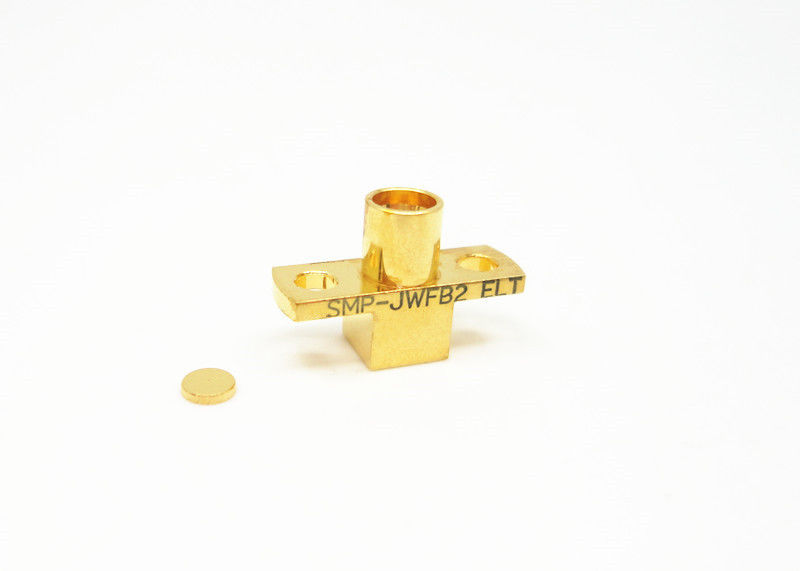

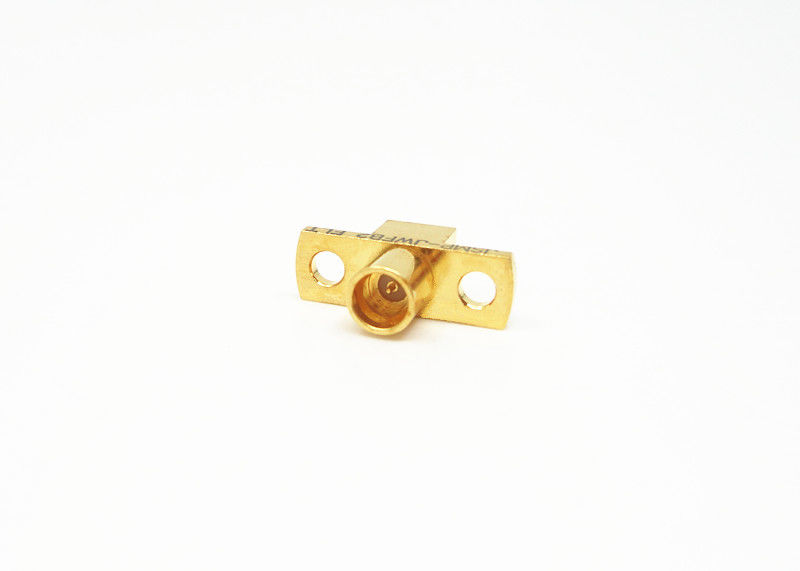

2 Hole Flange Mount เพศเพศชาย SMP RF Connector Connector มุมขวา
SMP เป็นตัวเชื่อมต่อ RF แบบโคแอ็กเซียลแบบกดหรือการเชื่อมต่อแบบ sminiature ซึ่งมีอักขระขนาดเล็กน้ำหนักเบาประสิทธิภาพการไหวสะเทือนที่ดีเยี่ยมและบรอดแบนด์ที่ทำงานอย่างกว้างขวาง ฯลฯ ความถี่ในการทำงานสูงถึง 30GHz และปลั๊กมีสามอินเตอร์เฟสแบบเต็มรูปแบบ detent, detent จำกัด และเบื่อเรียบ (รวมถึงการเบรก) ตัวยึด PCB, ตัวยึดสายเคเบิลและอะแดปเตอร์ในซีรีย์มอบโซลูชันการเชื่อมต่อระหว่างกันสำหรับแอพพลิเคชั่นแบบบอร์ดต่อบอร์ด, เมมเบรนและแร็คและพาเนลขณะที่ยังคงความหนาแน่นของแพ็คเกจ ใช้สำหรับสถานการณ์การติดตั้งที่มีข้อกำหนดของความน่าเชื่อถือสูงแบบแยกส่วนที่เข้มงวด
สเปค
| ลักษณะไฟฟ้า | ||
| ความต้านทาน | 50Ω | |
| ช่วงความถี่ | DC ~ 40GHz | |
| แรงดันไฟฟ้า | 170VRMS * | |
| ความต้านทานของฉนวน | ≥2000MΩ | |
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 500VRMS * | |
| ศูนย์ต้านทาน | ตัวนำด้านนอก | ปกติ≤2.5mΩ, ซีล≤4mΩ |
| ศูนย์ตัวนำ | ปกติ≤6mΩ, ซีล≤26mΩ | |
| VSWR | ≤1.3 | |
| ลักษณะของวัสดุและเครื่องจักรกล | ||
| ผู้ควบคุมศูนย์ | ชาย | Sn-P บรอนซ์ชุบทอง |
| หญิง | เบริลเลียมบรอนซ์ชุบทอง | |
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ | ชุบทอง |
| เชลล์และชิ้นส่วนโลหะอื่น ๆ | เหล็กกล้าไร้สนิมทองเหลือง | ทู่ชุบทอง |
| อินซูเลเตอร์ | การเผาแก้ว / PTFE / PEI | |
| อัตราการรั่วไหลของผลิตภัณฑ์สุญญากาศ | 1.01325 × 10-3Pa · cm3 / s | |
คุณสมบัติและประโยชน์
| ชุบทอง |
| ย่อยขนาดเล็ก |
| DC ถึง 40 GHz |
| ขนาดกะทัดรัด |
| Push-on หรือ snap coupling |
| Full detent, Limited detent และ Smooth bore |
| ตัวเชื่อมต่อ PCB และสายเคเบิล |
| ตัวเลือกชายและหญิงตรงและมุมขวา |
| รุ่นยึดสายเคเบิลสำหรับวัสดุเคเบิลทั้งแบบยืดหยุ่นและกึ่งแข็ง |
| ตัวเลือกชนิดธรรมดาและสุญญากาศตัวเลือกการติดตั้งหน้าแปลนและเธรด - อิน |
การประยุกต์ใช้งาน
- ทหาร
- ไร้สาย
- เสาอากาศ
- อวกาศ
- บรอดแบนด์
- โทรคมนาคม
- เครื่องมือวัด
- เสาอากาศแบบอาเรย์แบ่งเป็นระยะ
- เชื่อมต่อระหว่างบอร์ดกับบอร์ด

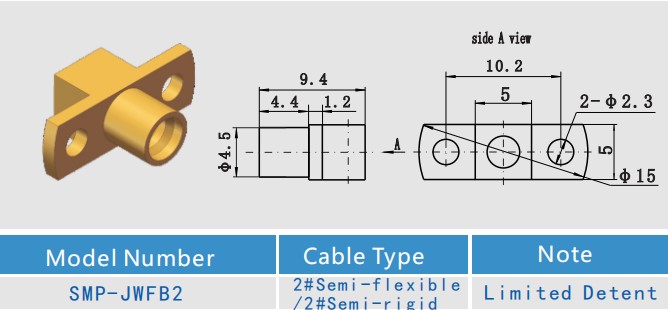

การวาดรายละเอียด
แคตตาล็อกสินค้า:
| คอนเนคเตอร์ J30J ซีรีย์ |
| ขั้วต่อ RF SMA / SSMA |
| ขั้วต่อ RF SMP / SSMP |
| ขั้วต่อ RF TNC |
| อะแดปเตอร์ RF |
| ตัวเชื่อมต่อ RF MCX / MMCX |
| BNC RF Connector ช่องเสียบคลื่นมิลล์มิเตอร์ (2.4 มม., 2.92 มม.) |
| ส่วนประกอบสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ตราประทับ Hermetic แก้วกับโลหะ |
| ขั้วต่อ RF ประเภท N |
| ข้อต่อแบบหมุนไมโครเวฟ |
รายละเอียดบรรจุภัณฑ์:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
บันทึก:
เรามี ตัวเชื่อมต่อ SMP มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราด้วย detai ls
