สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

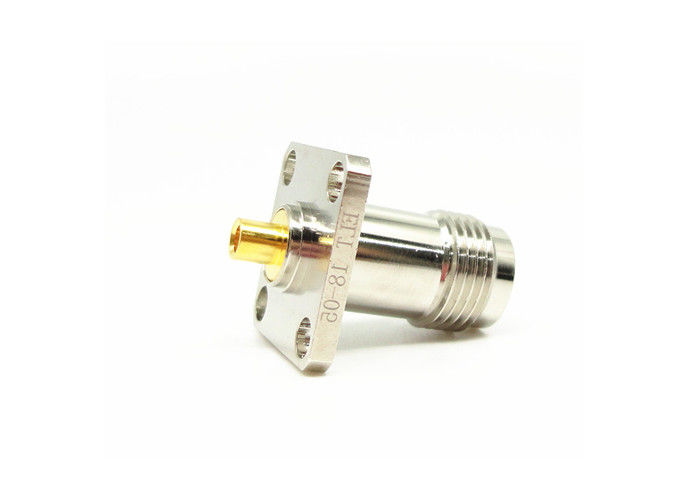

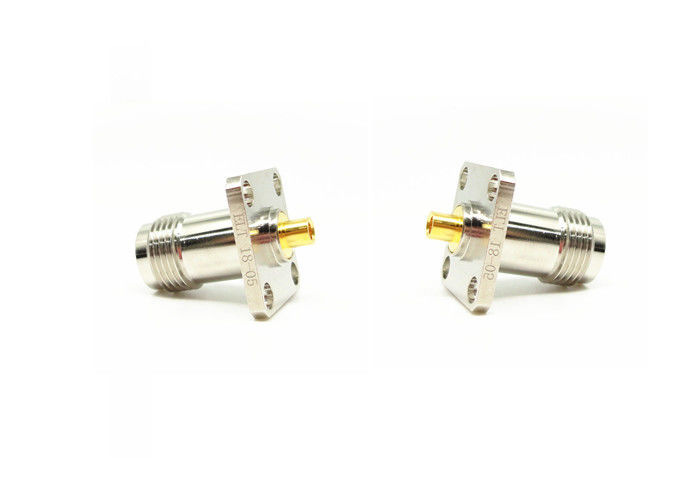

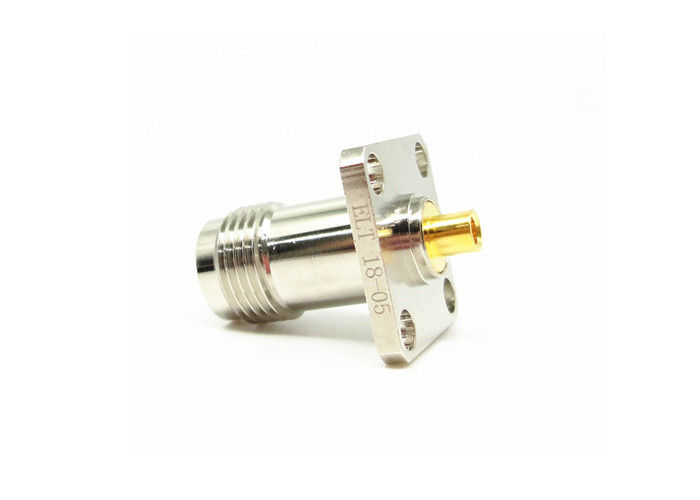

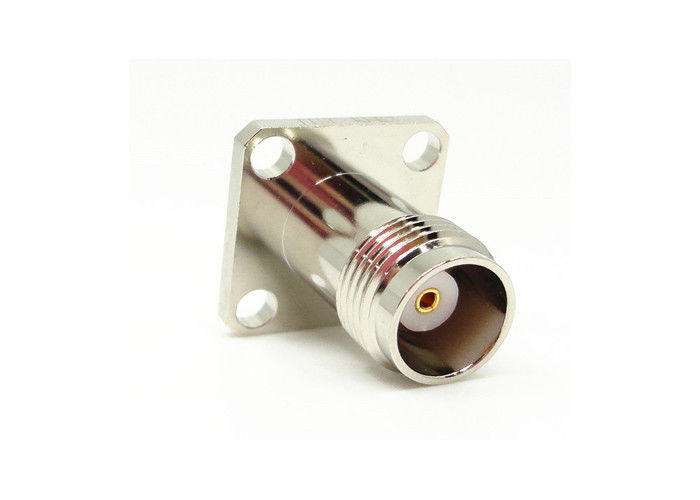

Four Hole Flange Mount TNC ตัวเชื่อมต่อ RF หญิง 50Ohm 11GHz สำหรับไมโครเวฟ
ชุดผลิตภัณฑ์ TNC ได้รับการออกแบบเป็นตัวเชื่อมต่อ BNC รุ่นเธรดตัวเชื่อมต่อ TNC RF มีเกลียวสกรูสำหรับการผสมพันธุ์ตัวเชื่อมต่อ TTC มีขนาดเล็กชุดกันน้ำเกลียวที่มีความต้านทานคงที่ 50ohm ทำงานจาก DC-11ghZ : ขั้วแบบมาตรฐานและแบบย้อนกลับขั้วต่อต้นทุนต่ำเหล่านี้มักใช้ชิ้นส่วนแบบหล่อและแบบหล่อในขณะที่ประสิทธิภาพจะไม่เท่ากับผลิตภัณฑ์ระดับอุตสาหกรรมหรือทางทหารตัวเชื่อมต่อเหล่านี้เหมาะสำหรับการใช้งานเชิงพาณิชย์ที่หลากหลาย ใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่อเสาอากาศ TNC มีแอพพลิเคชั่นมากมายในตลาด avionics, การป้องกัน, การสื่อสารและตลาดอุตสาหกรรมทั่วไป กลับขั้วและ TNC 75 โอห์มนอกจากนี้ยังมี
สเปค
ลักษณะไฟฟ้า | ||||
ความต้านทาน | 50Ω | |||
ช่วงความถี่ | DC ~ 4GHz | |||
แรงดันไฟฟ้า | 2500VRMS (ระดับน้ำทะเลสูงสุด) | |||
Dielectrics ความต้านทานแรงดันไฟฟ้า | 750VRMS (ระดับน้ำทะเลสูงสุด) | |||
ความต้านทานของฉนวน | ≥2000MΩ | |||
ต้านทานติดต่อ | ตัวนำด้านนอก | ≤6mΩ | ||
ศูนย์ตัวนำ | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
| มาตรฐานการออกแบบ | IEC 60169-17 |
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การสิ้นสุดการติดต่อที่ศูนย์ | จีบ |
| การสิ้นสุดการติดต่อภายนอก | จีบ |
| ผสมพันธุ์ | 500Cycles |
| การเก็บรักษาติดต่อ | ขั้นต่ำ 10N |
| การเก็บรักษาสายเคเบิล | ขั้นต่ำ 100N |
| กำลังผสมพันธุ์ | สูงสุด 13.6N |
| แรงยกเลิกการเชื่อมต่อ | สูงสุด 13.6N |
การประยุกต์ใช้:
* โทรศัพท์มือถือ
เครื่องมือวัด
* สถานีฐาน
* เครือข่าย
* เรดาร์
* โทรคมนาคม

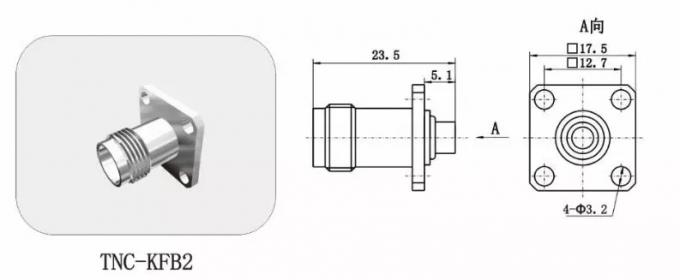

การวาดรายละเอียด
คุณสมบัติ:
1, ตัวเชื่อมต่อ RF ซีรี่ส์อิเล็กทรอนิกส์ TNC ได้รับการออกแบบเป็นตัวเชื่อมต่อ BNC เวอร์ชันที่มีเธรด
2, ขั้วต่อ RF ของ TNC มีเกลียวสำหรับการผสมพันธุ์ ตัวเชื่อมต่อ RF TNC เป็นหน่วยกันน้ำขนาดเล็กที่มีเกลียวพร้อมความต้านทานคงที่ 50 โอห์มซึ่งทำงานจาก DC-11ghz
3, มีตัวเชื่อมต่อ TNC สองประเภท: ขั้วมาตรฐานและขั้วต่อแบบย้อนกลับ
4 เหล่านี้ต้นทุนต่ำจีนผู้ผลิตโรงงานเชื่อมต่อ RF มักจะใช้ชิ้นส่วนหล่อและแม่พิมพ์
5 ในขณะที่ประสิทธิภาพการทำงานจะไม่เท่ากับผลิตภัณฑ์อุตสาหกรรมหรือเกรดทหารขั้วต่อ RF crimp เหล่านี้เหมาะสำหรับการใช้งานที่หลากหลายในเชิงพาณิชย์
6, ผลิตภัณฑ์ชุด TNC เป็นชนิดของการเข้าร่วมวงมันมีความกว้างการทำงานบ่อยเข้าร่วมที่เชื่อถือได้
บันทึก:
เรามี ตัวเชื่อมต่อ TNC มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราด้วย detai ls
