สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

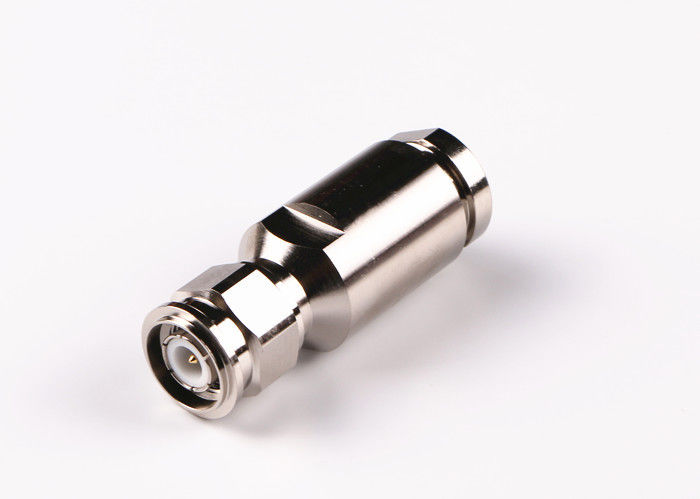

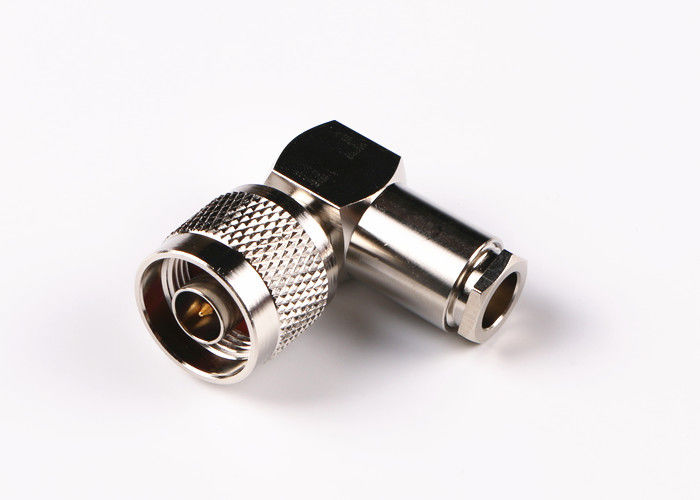

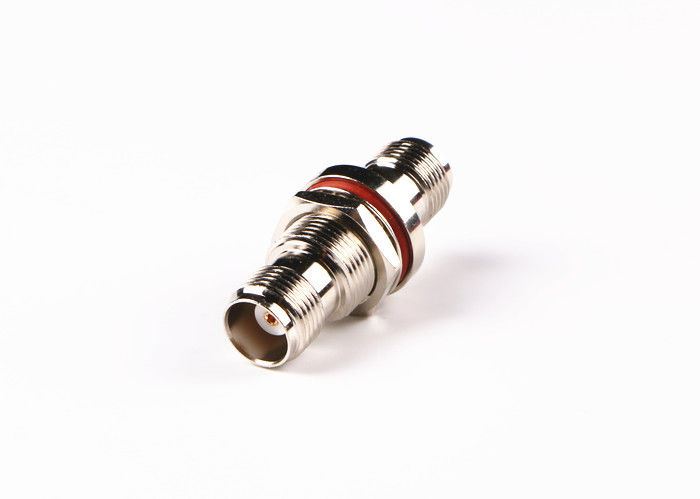

มุมตรง / ขวา TNC ชาย / หญิงเสียบขั้วต่อ SMA หญิงซ็อกเก็ต RF เชื่อมต่อคู่สาย
ชุดผลิตภัณฑ์ TNC ได้รับการออกแบบเป็นตัวเชื่อมต่อ BNC รุ่นเธรดตัวเชื่อมต่อ TNC RF มีเกลียวสกรูสำหรับการผสมพันธุ์ตัวเชื่อมต่อ TTC มีขนาดเล็กชุดกันน้ำเกลียวที่มีความต้านทานคงที่ 50ohm ทำงานจาก DC-11ghZ : ขั้วแบบมาตรฐานและแบบย้อนกลับขั้วต่อต้นทุนต่ำเหล่านี้มักใช้ชิ้นส่วนหล่อและแม่พิมพ์ขึ้นรูปในขณะที่ประสิทธิภาพจะไม่เท่ากับผลิตภัณฑ์อุตสาหกรรมหรือเกรดทหารตัวเชื่อมต่อเหล่านี้เหมาะสำหรับการใช้งานเชิงพาณิชย์ที่หลากหลาย
สเปค
ลักษณะไฟฟ้า | ||||
ความต้านทาน | 50Ω | |||
ช่วงความถี่ | DC ~ 4GHz | |||
แรงดันไฟฟ้า | 2500VRMS (ระดับน้ำทะเลสูงสุด) | |||
Dielectrics ความต้านทานแรงดันไฟฟ้า | 750VRMS (ระดับน้ำทะเลสูงสุด) | |||
ความต้านทานของฉนวน | ≥2000MΩ | |||
ต้านทานติดต่อ | ตัวนำด้านนอก | ≤6mΩ | ||
ศูนย์ตัวนำ | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
Mecha nical สเปค
| มาตรฐานการออกแบบ | IEC 60169-17 |
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การสิ้นสุดการติดต่อที่ศูนย์ | จีบ |
| การสิ้นสุดการติดต่อภายนอก | จีบ |
| ผสมพันธุ์ | 500Cycles |
| การเก็บรักษาติดต่อ | ขั้นต่ำ 10N |
| การเก็บรักษาสายเคเบิล | ขั้นต่ำ 100N |
| กำลังผสมพันธุ์ | สูงสุด 13.6N |
| แรงยกเลิกการเชื่อมต่อ | สูงสุด 13.6N |
การวาดรายละเอียด
การประยุกต์ใช้:
* สถานีฐาน
* เครือข่าย
* เรดาร์
เสาอากาศ
* เทเลคอม
* คอมพิวเตอร์
* โมเด็มเคเบิลความเร็วสูง
* โทรคมนาคม
* โทรศัพท์มือถือ
เครื่องมือวัด
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| ขั้วต่อ RF SMA / SSMA |
| ขั้วต่อ RF SMP / SSMP |
| ขั้วต่อ RF TNC |
| ขั้วต่อ RF ประเภท N |
| ตัวเชื่อมต่อ RF MCX / MMCX |
| BNC RF Connector ช่องเสียบคลื่นมิลล์มิเตอร์ (2.4 มม., 2.92 มม.) |
| ส่วนประกอบสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ตราประทับ Hermetic แก้วกับโลหะ |
| คอนเนคเตอร์ J30J ซีรีย์ |
| ข้อต่อแบบหมุนไมโครเวฟ |
บันทึก:
เรามี ตัวเชื่อมต่อ TNC มากกว่า 10,000 ชนิดหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราด้วย detai ls
ส่งคำถามของคุณโดยตรงถึงเรา
