สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS

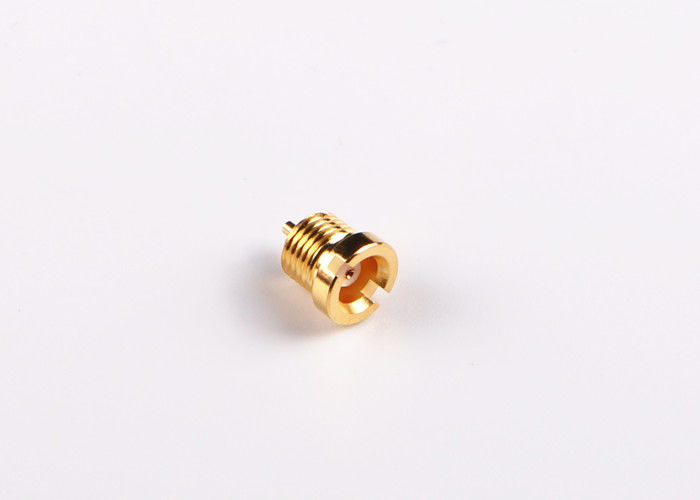

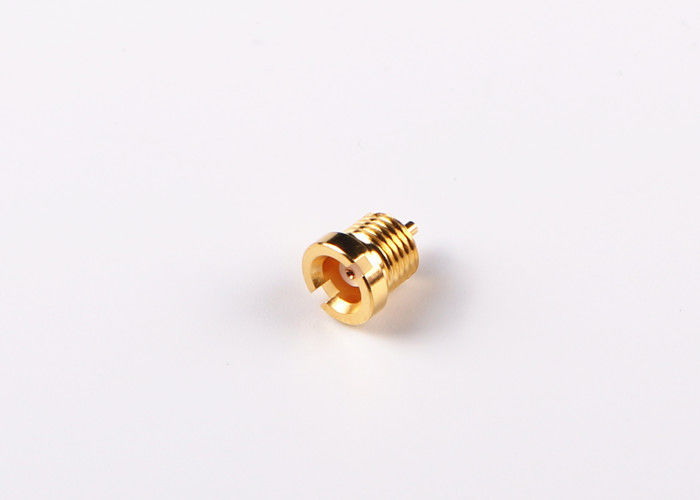

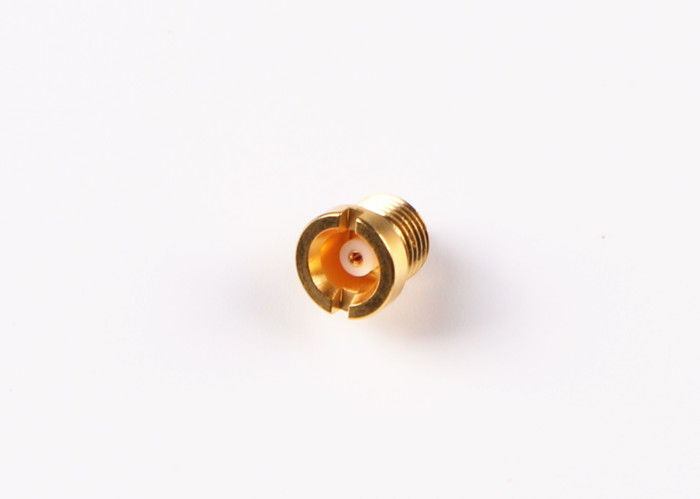

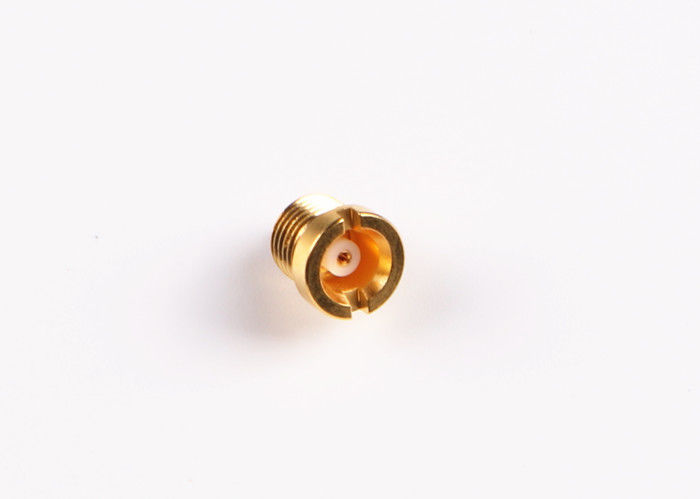

คุณภาพสูง MCX จีบชายตรงสำหรับ RG316 RG179 RG174 rf เชื่อมต่อ
Type MCX RF Connector เป็นตัวเชื่อมต่อขนาดเล็กที่มีข้อต่อแบบสแนปอิน ลักษณะความต้านทานมีสองประเภทคือ 50 และ 70 ลักษณะของตัวเชื่อมต่อมีขนาดเล็กน้ำหนักเบาโครงสร้างรัดกุมใช้งานง่าย พวกเขาใช้กันอย่างแพร่หลายในระบบตำแหน่งทั่วโลก, งานเครือข่ายคอมพิวเตอร์ดิจิตอลส่วนบุคคล, เครื่องมือวิทยุทุกชนิด, อุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและระบบ WLAN
MCX RF ตัวเชื่อมต่อโคแอกเซียลถูกนำไปใช้กับอุปกรณ์ที่มีความต้องการน้ำหนักและปริมาตรความถี่ในการทำงานสามารถเข้าถึง 66GHz ใช้การออกแบบปลั๊กอินขนาดอินเตอร์เฟสคล้ายกับ SMB แต่ปริมาณมีขนาดเล็กกว่าประมาณ 30% ติดต่อคือ น่าเชื่อถือมากขึ้นเชื่อมต่อได้เร็วขึ้นซึ่งสามารถตอบสนองความต้องการของการสื่อสารแบบดิจิตอลอย่างเข้มข้นและขนาดเล็ก
แอปพลิเคชันของตัวเชื่อมต่อ MCX นั้นเป็นขนาดที่น้ำหนักประสิทธิภาพและความสะดวกในการประกอบเป็นข้อพิจารณาในการขับขี่สำหรับการตัดสินใจออกแบบขั้นสุดท้าย โดยทั่วไปแล้วรวมถึง GPS การสื่อสารไร้สาย (WLAN และอุปกรณ์เคลื่อนที่) และยานยนต์
รายละเอียด:
| ลักษณะไฟฟ้า | ||
| ความต้านทาน | 50 โอห์ม | |
| ช่วงความถี่ | DC ~ 6GHz | |
| แรงดันไฟฟ้า | 250 VRMS (ระดับน้ำทะเลสูงสุด) | |
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 750 VRMS (ระดับน้ำทะเลสูงสุด) | |
| ความต้านทานของฉนวน | > = 2000MOhm | |
| ต้านทานติดต่อ | ตัวนำด้านนอก | <= 2.5mOhm |
| ศูนย์ตัวนำ | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| ลักษณะของวัสดุและเครื่องจักรกล | |||
| ผู้ควบคุมศูนย์ | เพศชาย / ปลั๊ก | ทองเหลือง | ชุบทอง |
| เพศหญิง / ซ็อกเก็ต | Sn-P บรอนซ์ | ชุบทอง | |
| ติดต่อ Resilience | เบริลเลียมบรอนซ์ | ชุบนิกเกิล | |
| เชลล์ / หมู่บ้าน | ทองเหลืองสแตนเลส | ชุบนิกเกิล | |
| อินซูเลเตอร์ | PTFE | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การสิ้นสุดการติดต่อที่ศูนย์ | จีบ |
| การสิ้นสุดการติดต่อภายนอก | จีบ |
| ผสมพันธุ์ | 500Cycles |
| การเก็บรักษาติดต่อ | ขั้นต่ำ 10N |
| การเก็บรักษาสายเคเบิล | ขั้นต่ำ 100N |
| กำลังผสมพันธุ์ | สูงสุด 13.6N |
| แรงยกเลิกการเชื่อมต่อ | สูงสุด 13.6N |
ข้อกำหนดด้านสิ่งแวดล้อม:
| อุณหภูมิในการทำงาน | -30 ถึง +70 องศาเซลเซียส |
| คะแนน IP (แต่งงานแล้ว) | IP64 |
คุณสมบัติ:
1, ประสิทธิภาพบรอดแบนด์ที่มีการสะท้อนต่ำ DC tp 6 GHz
2, การเชื่อมต่อที่รวดเร็ว / ยกเลิกการผสมพันธุ์สแนปอินลดเวลาการติดตั้ง
3 รองรับสายเคเบิลโคแอกเชียลกึ่งยืดหยุ่นกึ่งยืดหยุ่น RG ขนาดเล็กหลากหลาย
ตัวเชื่อมต่อ MCX 4, มีให้เลือกทั้งแบบตรงและแบบมุมฉากรวมถึงแผงกั้นแผง 2 รู, แผงควบคุม 4 รูหรือตัวเลือกเมานท์
การประยุกต์ใช้:
บันทึก:
เรามีผลิตภัณฑ์เชื่อมต่อระหว่างกันมากกว่า 10,000 ประเภท ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, ect) หากการเชื่อมต่อที่คุณใช้อยู่คือ ไม่พบกรุณาติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
